产品名称：LDM-A溜槽堵塞装置

产品型号：LDM-A

所属类别：溜槽堵塞开关 > 溜槽堵塞保护装置

发布时间：2019-12-14

已获点击：8

详细说明

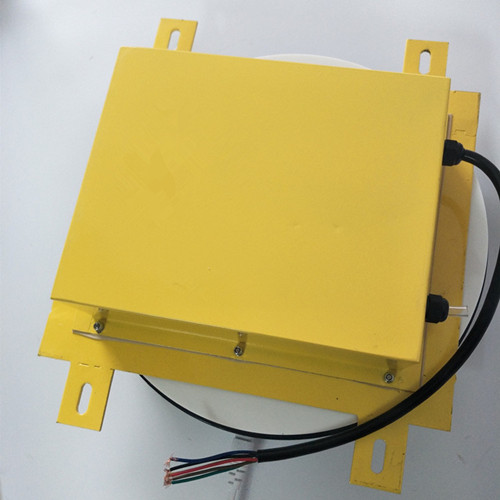

LDM-A溜槽堵塞装置

型号：LDM-X,LDM-G,LDM-A

产品名称：溜槽堵塞检测装置、溜槽堵塞检测器，溜槽堵塞开关

一、主要用途

LDM-A溜槽堵塞保护装置适用于检测胶带输送机运输系统中的溜槽堵塞故障。

当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，防止由物料堵塞溜槽而造成的恶性事故。

二、主要技术指标

三、使用条件

1、海拔高度低于2000m

2、环境温度：-35℃~+50℃

3、相对湿度：不大于95％

4、大气压力：80~110Kpa

5、工作位置：安装在溜槽不受物料冲击的侧壁上

四、工作原理

本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。

五、安装与接线

（一）安装方法：

1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。见图（2）

1、将本装置用M10×25螺栓紧固在弯角件上即可。

（二）安装要领及主要事项

1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。

2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，现有技术中用于带式输送机上溜槽堵塞开关的传感器，通常为重力接触式的 压力传感器，该传感器含有胶板、挡板和行程开关，当溜槽出现堵塞至物料接触胶板后，胶 板发生位移并推动挡板触发行程开关发出堵塞信号。这种溜槽堵塞开关传感器在正常卸料过程如果发生 物料碰撞胶板会造成误动作，此外，这种溜槽堵塞开关传感器在在物料冲击下易损坏，使防堵塞系统失去 检测功能。，振打装置接收到信号后，JYB/LD-B溜槽堵塞保护装置使用说明，溜槽堵塞保护装置又名溜槽堵塞开关，溜槽堵塞检测器，堵料开关，麻城图尔克现货供应皮带输送保护装置，溜槽堵塞开关，批发生产，厂家直销。JYB/LD-B溜槽堵塞保护装置采用门式结构，弹簧复位，当物料在溜槽中造成堵塞时，堆积的物料给溜槽侧壁一个压力．从而将本装置的活动门向外推移，当活动门偏转一个角度时，其控制溜槽堵塞开关动作发出警告、振打或停机信号。当堵塞故障排除后，活动门在弹簧的作用下自动复位，恢复原状态。溜槽堵塞开关也可通过地址编码器发送状态数据至远程控制室。后面设有检修门，便于使用中平常维护。，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。

（三）接线：由保护装置引出一条4芯电缆线

六、维护和使用

此装置使用半年以后，要进行一次维护检查，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，检查紧固螺钉是否有松动、脱落现象，待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。

七、应用范围

溜槽堵塞检测装置主要用于带式输送机系纺转载环节溜槽，漏斗的安全保护，用于检测物料堵赛情况，是输送机系统必不可少的安全保护装置。

LDM-G、LDM-X、LDM-A、YHLJ-II、YHLJ-I、LDK-1、CCS-1011、SDS-2，SDS-II、 XLDS-II 、JYB/LD-B、溜槽堵塞开关
专业生产高品质，价格优，溜槽堵塞开关、双向拉绳开关、两级跑偏开关、撕裂开关、料流开关、打滑开关、堵煤开关、倾斜开关等，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，期待您的来电。
