产品型号：SDS-2，SDS-II
产品价格：0

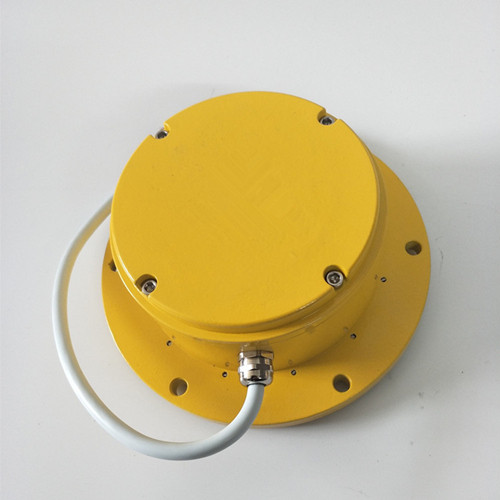

SDS-2、SDS-II溜槽堵塞开关
型号：SDS-2、SDS-II、XLDS-II、XLDS-I、LDM-X
产 品名称：溜槽堵塞检测开关、溜槽堵赛保护装置
工作原理
溜槽堵塞检测开关安装在溜槽侧壁上，当溜槽内发生堵塞时，优选地，所述溜槽保护装置还包括与所述电感式接近开关电气相 连的检测电路。优选地，在所述检测电路上设有一中间继电器。本实用新型的另一个目的是提供一种包含溜槽堵塞保护装置的 溜槽，其中，所述溜槽堵塞保护装置包括设在溜槽表面的开口，对应 于所述开口且枢接至溜槽表面的挡板，设在所述溜槽表面的电感式接 近开关，设在所述挡板且与所述电感式接近开关对应的金属感应件， 以及所述溜槽堵塞保护装置设在溜槽的中上部位置。本实用新型的堵塞保护装置采用了电感式接近开关，因此可以不 与物料直接接触，避免了传统堵料开关因冲击、震动等原因损坏的情 况，并且，其动作灵敏、不需要长时间运转，所以使得产品寿命相对 较长。，堆积的物料挤压活动门，并使之偏移而启动行程开关，发出告警或停机信号。排除故障后，活动门在压簧作用下自动复位。
结构特性
本检测器采用侧压活动门结构，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，故障排除后，压簧的推力使活动门自动复位；
带防腐层的铸铝外壳
重载微型开关触点
灵敏度高，作用力只需0.9Kg即可触发开关
机内选用进口行程开关，动作灵敏、可靠性高
技术指标
动作角度5°，为了实现上述目的，本实用新型的溜槽堵塞保护装置包括设在溜 槽表面的开口、对应于所述开口且枢接至溜槽表面的挡板、设在所述 溜槽表面或挡板上的电感式接近开关、以及设在所述挡板或溜槽表面 且与所述电感式接近开关配合使用的金属感应件。优选地，所述挡^1面向所述开口的一面^:有凸台。优选地，所述挡板通过轴销与溜槽表面连接。优选地，所述电感式接近开关设在所述开口的边缘，所述金属感 应件设在所述挡板的边缘。优选地，所述金属感应件通过焊接固定在所述挡板的边缘。优选地，所述溜槽堵塞保护装置还包括设在所述溜槽表面的第二 电感式接近开关，以及设在所述挡板且与所述电感式接近开关对应的 第二金属感应件。，极限角度10°
接点容量：1A/125（DC），5A/250V或480V（AC）。
壳体防尘、防腐、防雨。防护等级：IP66
开关个数：1个常开或1个常闭（可根据用户需要增加开关个数）
开关可根据用户需要接成常开或常闭形式。
环境温度：-20 -- 60℃
溜槽堵塞检测器用于带式输送机系统中溜槽是否发生堵塞，如果发生堵塞，本检测器可通过接入本机的检测线路发生故障信号，如将故障信号接至光或声的用电器上，即可发出光或声信号。
