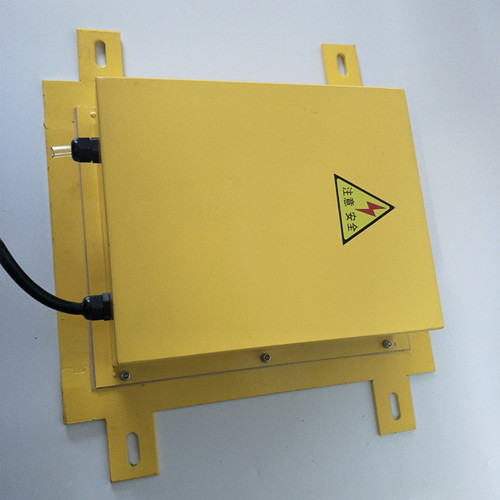

产品名称：溜槽堵塞检测开关EXLDM-DP-X

产品型号：EXLDM-DP-X

所属类别：溜槽堵塞开关 > 溜槽堵塞检测器

发布时间：2019-12-10

已获点击：6

详细说明

堆煤溜槽堵塞检测开关EXLDM-DP-X是本公司近开发、设计制造的新产品。本产品根据煤炭行业标准设计、制造，本装置安装在溜槽侧壁上，当物料在溜槽中形成堵塞状态时，堆积的物料给溜槽侧壁一个压力，将本装置的活动门向外推移，当活动门偏移角度等于或大于受控角度时，其控制开关动作，从而发出信号。当故障排除后，活动门在重锤作用下自动复位，溜槽堵塞保护装置LDK-I适用于检测胶带输送机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，防止由物料堵塞溜槽而造成的恶性事故。，结合新的传感器技术和通信技术，在广泛总结同类产品安装使用经验的基础上研发的带式输送机的安全保护装置。

它采用接近开关作为检测元件，此装置使用半年以后，要进行一次维护检查，检查紧固螺钉是否有松动、脱落现象，待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。溜槽堵塞保护装置LDM-X 行业称呼： LDM-X 溜槽堵塞检测装置、 LDM-X 防闭塞装置、 LDM-X 溜槽堵塞检测仪、 LDM-X 溜槽堵塞开关、 LDM-X 溜槽堵塞检测器 ZD系列振打器控制箱的工作过程是当溜槽堵塞时，人工按动控制箱启动按钮，使振动电机工作，使溜槽壁产生一定幅度的振动，将粘在溜槽壁上堆积在溜槽内的物料振落到下面的胶带上，达到防止溜槽闭塞的作用。当溜槽内堵塞的物料被清除后，按下停止按钮，振动电机停止工作。，为适应各种工况环境，本装置安装在溜槽侧壁上，当物料在溜槽中形成堵塞状态时，堆积的物料给溜槽侧壁一个压力，将本装置的活动门向外推移，当活动门偏移角度等于或大于受控角度时，其控制开关动作，从而发出信号。当故障排除后，活动门在重锤作用下自动复位，溜槽堵塞保护装置LDK-I适用于检测胶带输送机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，防止由物料堵塞溜槽而造成的恶性事故。，特别对机械结构进行了独特的设计。
 本产品适用于溜槽堵塞检测。尤其适合选煤厂防爆环境使用。
 本产品具有普通型和总线型两种形式。其中总线型是在普通型的基础上通过内嵌先进的Dupline总线通信模块，可实现地址编码功能。适用于远程监测现场设备的运行情况。
 Dupline现场总线技术，采用双绞线通信连接，其的特点是I/O模块直接由总线供电，因而不需要外部电源，现有技术中用于带式输送机上溜槽堵塞开关的传感器，通常为重力接触式的 压力传感器，该传感器含有胶板、挡板和行程开关，当溜槽出现堵塞至物料接触胶板后，胶 板发生位移并推动挡板触发行程开关发出堵塞信号。这种溜槽堵塞开关传感器在正常卸料过程如果发生 物料碰撞胶板会造成误动作，此外，这种溜槽堵塞开关传感器在在物料冲击下易损坏，使防堵塞系统失去 检测功能。，这使得安装工作非常灵活，在没有就地电源时体现出很大的优势。
 Dupline现场总线可与世界各知名品牌PLC连接。

产品特性与工作原理：

开关本体结构特性
产品采用特制传动外壳，内外静电喷塑，外观庄重，结构简洁紧凑，总量轻。
采用国际品质接近开关作为检查元件。
配置国际品质弹片插接式接线端子，满足各种接线需求。
Dupline总线技术特性
所有总线型开关通过一条双绞线传输数据且无需电源供电，大量减少现场电缆用量。
传输距离达10公里，无需中继器。
通信速度快，从现场设备到网关响应时间小于272ms。
与PLC和计算机灵活连接。
自由拓扑，抗干扰能力强。

工作原理
堆煤（溜槽堵塞）检测开关的工作原理是，溜槽检测器采用门式结构，当物料在溜槽中造成堆堵时，堆积的物料必定推动检测器上的活动门移动。检测器上接近开关检测到移动发出告警或停机信号。当溜槽堵塞故障排除后，活动门靠自身重力和受压簧的作用恢复原状。
总线型开关，在其产品内部已完成Dupline通信模块与开关动作接点的配线。当现场开关动作时，故障点地址信息立即通过总线上传到PLC或计算机，同时开关本体也可提供开关接点，直接用于控制回路。

很棒的一句话，分享给每一位正在努力奔跑奋斗的人：“喷泉所以漂亮是因为它有了压力；瀑布之所以壮观是因为它没有了退路；水之所以能穿石是因为永远坚持。人生亦是如此。”

技术特性
开关本体技术参数
环境温度：-20～+70℃
相对湿度：0～95%RH（+25℃）
大气压力：80～110KPa
输出方式及数量：1常开，1常闭
额定工作电压：24VDC
输出方式：PNP常开
测量范围：30mm
防护等级：IP65
Dupline总线技术参数
总线接口：Dupline现场总线
拓扑方式：自由拓扑
响应时间：≤272ms
传输距离：10Km
地址范围：128，每个地址可共用
通信电缆：RVVP或RVSP2×(≥1.5)mm2
