产品名称：YHLJ-I溜槽堵塞保护装置

产品型号：YHLJ-I

所属类别：溜槽堵塞开关 > 溜槽堵塞保护装置

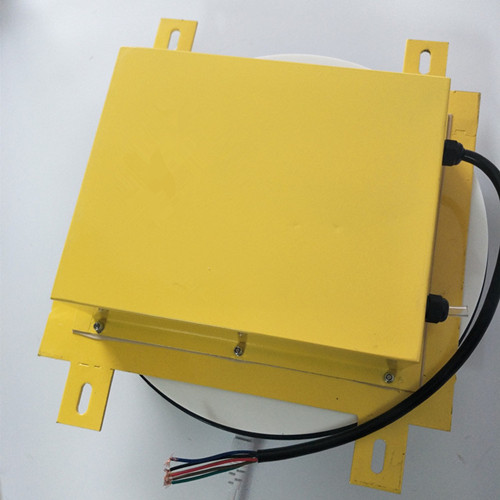

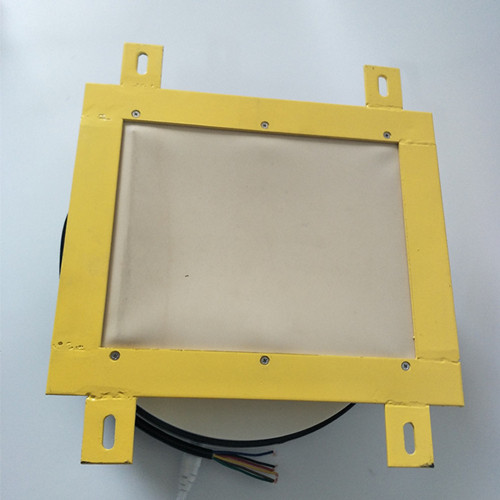

YHLJ-I溜槽堵塞保护装置

工作原理

该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料挤压活动门，并使之偏移而启动行程开关，发出告警或停机信号。排除故障后，活动门在压簧作用下自动复位。YHLJ-I溜槽堵塞检测器采用门式设计，为了实现上述目的，本实用新型的溜槽堵塞保护装置包括设在溜 槽表面的开口、对应于所述开口且枢接至溜槽表面的挡板、设在所述 溜槽表面或挡板上的电感式接近开关、以及设在所述挡板或溜槽表面 且与所述电感式接近开关配合使用的金属感应件。优选地，所述挡^1面向所述开口的一面^:有凸台。优选地，所述挡板通过轴销与溜槽表面连接。优选地，所述电感式接近开关设在所述开口的边缘，所述金属感 应件设在所述挡板的边缘。优选地，所述金属感应件通过焊接固定在所述挡板的边缘。优选地，所述溜槽堵塞保护装置还包括设在所述溜槽表面的第二 电感式接近开关，以及设在所述挡板且与所述电感式接近开关对应的 第二金属感应件。，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，LDM-X溜槽堵塞开关主要用途，溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以保证安全生产，提高运输效率。溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。LDM-X 型溜槽堵塞保护装置适用于检测物料输送系统中溜槽装置的堵塞故障。当溜槽内形成物料堵塞时，检测器将发出报警、振动或停机信号，防止由于物料堵塞溜槽而造成漫料、物料抛洒、设备损坏等恶性事故。LDM-X溜槽堵塞保护装置与LZF防闭塞装置配合使用，就可随时监测和防止溜槽堵塞事故的发生，提高自动化程度。溜槽堵塞开关主要用于带式输送机系统转载环节溜槽、漏斗的安全保护，溜槽堵塞开关用于检测物料堵塞情况，是输送机系统必不可少的安全保护装置。，可开门清理堆积物料。

结构特点

本检测器采用侧压活动门结构，故障排除后，压簧的推力使活动门自动复位；

带防腐层的铸铝外壳

重载微型开关触点

灵敏度高，为了实现上述目的，本实用新型的溜槽堵塞保护装置包括设在溜 槽表面的开口、对应于所述开口且枢接至溜槽表面的挡板、设在所述 溜槽表面或挡板上的电感式接近开关、以及设在所述挡板或溜槽表面 且与所述电感式接近开关配合使用的金属感应件。优选地，所述挡^1面向所述开口的一面^:有凸台。优选地，所述挡板通过轴销与溜槽表面连接。优选地，所述电感式接近开关设在所述开口的边缘，所述金属感 应件设在所述挡板的边缘。优选地，所述金属感应件通过焊接固定在所述挡板的边缘。优选地，所述溜槽堵塞保护装置还包括设在所述溜槽表面的第二 电感式接近开关，以及设在所述挡板且与所述电感式接近开关对应的 第二金属感应件。，作用力只需0.9Kg即可触发开关

机内选用进口行程开关，动作灵敏、可靠性高

YHLJ-I溜槽堵塞保护装置

YHLJ-II溜槽堵塞保护装置

技术参数

动作角度5°，极限角度10°

接点容量：1A/125（DC），5A/250V或480V（AC）。

壳体防尘、防腐、防雨。

防护等级：IP67

开关个数：1个常开或1个常闭（可根据用户需要增加开关个数）

开关可根据用户需要接成常开或常闭形式。

环境温度：-20 -- 60℃
