产品名称：SBNLC-2圆形溜槽堵塞检测器

产品型号：SBNLC-2

所属类别：溜槽堵塞开关 > 溜槽堵塞检测器

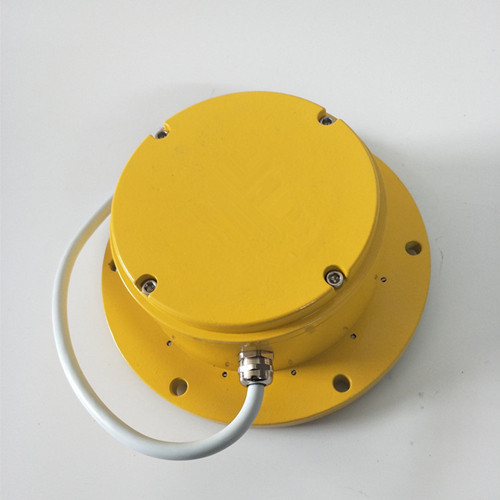

SBNLC-2圆形溜槽堵塞检测器

概 述
本检测器用于输煤系统中溜槽发生堵塞时的检测，并可提供报警或停机信号，也可与振动电机连接，用于排除堵塞故障。

二、技术参数
1、使用环境条件
a. 环境温度-20℃+60℃
b. 相对温度不大于85%
2、主要参数见下表

动作角度

极限角度

触点数量

触点容量

可靠性

重量（KG）

常开

常闭

5

10

1

1

AC380V 5A

>10^6次

5

SBNLC-2圆形溜槽堵塞检测器

三、结构特点
1、本检测器采用侧压活门结构，故障排除后，压簧的推力使活门自动复位；
2、机内选用进口行程开关，动作灵敏、可靠性高；
3、外形尺寸小，便于安装。结构与外形参见图1
四、工作原理
该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料必须挤压活动门，并使之偏移而启动行程开关，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，溜槽堵塞开关安装要领及主要事项，本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。本系列溜槽堵塞开关也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，发生告警或停机信号。排除故障后，活动门在压簧作用下自动复位。
五、安装调整
1、参见图，在溜槽侧壁适当位置开一长方孔。
2、检测器底板贴焊在侧壁开口处；
注：选择安装位置应避开物料的直接冲击。
六、接线方法
本机出厂时已配接3芯橡套电缆，长2m。芯线上配有线号。
七、维护保养
1、定期检验行程开关启动是否灵活；
2、活动门处的橡胶板若老化时应及时换。

SBNLC-I方形溜槽堵塞开关【TUERKE/山东卓信】

SBNLC-2圆形溜槽堵塞检测器

  山东卓信传感科技有限公司是专业从事电气自动化的研究、开发和生产的高科技企业，LDM—X型溜槽堵塞检测器安装与接线：1. 该机应成对安装在溜槽相对的两个侧壁上,一般安装在溜槽底部向上三分之一处,作为轻堵塞信号检测。底部向上三分之二处作为重堵塞信号检测。2. 选择好安装位置后开一个260mm×260mm方口,然后在开口处上方约100~200mm处溜槽内壁焊接一块300×80×850（mm）挡板,以防大块物料落下直接撞击活动门而发生误动作。3. 请将随机配套的弹力橡胶板将开口完全覆盖,封闭,将弯角件焊接在溜槽内壁上,然后用M12×25螺钉溜槽堵塞检测装置与弯角件固定好。4.本装置引出一条长1.5米左右的电缆线,按其芯线排号接线.1,2为常闭接点；1,3为常开接点。，溜槽堵塞开关安装要领及主要事项，本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。本系列溜槽堵塞开关也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，产品广泛应用于工业自动化，具备有高技术含量的、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、超速开关、矿用电器、凸轮控制器、行程限位开关、两级跑偏开关、双向拉绳开关、速度检测器、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、欠速开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、井筒磁开关、等自动化工控电器通过不断创新，每一种规格的产品均在设计阶段即严格测试其性能、品质、可靠性及制造可能性，而在生产过程中更严格实施统计品质管理，以确保成品的高品质。
