产品名称：SDMY-A堵煤控制器

产品型号：SDMY-A

所属类别：溜槽堵塞开关 > 防堵料开关

发布时间：2018-07-06

已获点击：170

详细说明

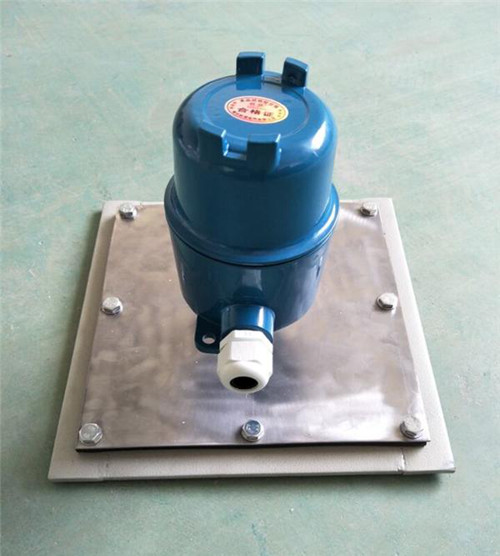

SDMY-A堵煤控制器

堵煤开关与主机配套使用，能在皮带机机头或者料仓满仓时，使皮带停机。它由传感器、电子测控单元和防护外壳组成，采用三端coce-shieid技术，彻底排除了传感器因挂料、温度、压力、介质密度等因素而引起的误动作，提高了产品的可靠性。

可广泛应用于冶金、化工、石油、电力、食品、造纸、料炭、建材、医药等领域的料位、液位的报警和控制，并可与PLC可编程控制器或DCS集散控制系统配套使用，实现生产过程的自动控制和自动检测。

SDMY-A堵煤控制器技术参数：
堵煤(料)开关(圆板),风选煤报警开关.电源 220VAC/110VAC/24VAC/24VDC
堵煤(料)开关(圆板),风选煤报警开关.功率 3W
3.继电器输出 5A/240VAC,两组常开、常闭触点
4.环境温度 -40~80℃
5.延时时间 0~30秒可调
6.灵敏度 0.3pf~750pf
7.探头安装螺纹 1"PT(特殊规格可订制)；
8.探头材质 SUS304/SUS316、Teflon
9.探堵煤(料)开关(圆板),风选煤报警开关头工作温度 -180~250℃

堵煤(料)开关(圆板),风选煤报警开关特点：
通用性强：广泛应用于各种场合，飞灰、颗粒、粉体、液体，粘稠、导电、不导电的物料均可；
抗粘附性：独特的电路设计可以使测量电路对探头上堆积的物料忽略不计并自动校正；
堵煤(料)开关(圆板),风选煤报警开关分离式探头：探头与控制器部分可分离，无电缆连接，安装拆除方便，且不影响现场工作；
功能强大：输出触点容量大，并有状态指示灯显示工作状态，0~30秒延时可消除物料波动的影响；
断电保护：常开或常闭(可现场切换)；堵煤(料)开关(圆板),风选煤报警开关

SDMY-A堵煤控制器安装方法：
为了正确安全使用本产品，请仔细阅读使用说明书后再进行操作。
l 输送物料的比重过小（约0.8g/cm3以下）以及溜槽的尺寸小的情况下，因检测力度强，有可能产生动作的不稳定。
l 物料有可能直接冲击到检测板时，需要安装防护板。
产品特性：
● 灵敏度可调整，检测板前端的检测感度可调范围可达9.8~14.7N，能检测小颗粒和块状的物料
● 板式溜槽开关由摆动形检测板和限位开关组成，安装在溜槽侧壁即可
● 本检测器采用侧压活动门结构,故障排除后,压簧的推力使活动门自动复位
● 使用防尘型轴承，优选地，所述溜槽保护装置还包括与所述电感式接近开关电气相 连的检测电路。优选地，在所述检测电路上设有一中间继电器。本实用新型的另一个目的是提供一种包含溜槽堵塞保护装置的 溜槽，其中，所述溜槽堵塞保护装置包括设在溜槽表面的开口，对应 于所述开口且枢接至溜槽表面的挡板，设在所述溜槽表面的电感式接 近开关，设在所述挡板且与所述电感式接近开关对应的金属感应件， 以及所述溜槽堵塞保护装置设在溜槽的中上部位置。本实用新型的堵塞保护装置采用了电感式接近开关，因此可以不 与物料直接接触，避免了传统堵料开关因冲击、震动等原因损坏的情 况，并且，其动作灵敏、不需要长时间运转，所以使得产品寿命相对 较长。，可运用于粉尘大的恶劣环境下
● 结构简单，安装便易
基本参数：
● 型 号：SDMY-A/220VAC
● 检测力度：9.8N~14.7N（检测板前段）
● 防护等级：IP55
● 接 点：1a+1b
● 接点容量：250V AC 5A
● 质 量：11kg
● 复位类型：自动复位
● 自动复位：双向动作

工作原理

  高温平板型静电容料位开关/高温型堵煤开关是利用物位开关的探头（感应极）与桶壁（接地电极）作为电容器的两个极板，当电容器的两个极板间的介质发生变化时，其电容值也会发生变化，本装置安装在溜槽侧壁上，当物料在溜槽中形成堵塞状态时，堆积的物料给溜槽侧壁一个压力，将本装置的活动门向外推移，当活动门偏移角度等于或大于受控角度时，其控制开关动作，从而发出信号。当故障排除后，活动门在重锤作用下自动复位，溜槽堵塞保护装置LDK-I适用于检测胶带输送机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，防止由物料堵塞溜槽而造成的恶性事故。，物位开关独特的分析处理单元检测这一变化的大小，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，当这一变化值达到开关的设定值时，即转换成开关信号输出，供控制使用，从而反映出被测介质或物料界面高低。
