产品名称：跑偏控制器XTD-GR-ST

产品型号：XTD-GR-ST

所属类别：两级跑偏开关 > 跑偏控制器

发布时间：2019-02-22

已获点击：81

详细说明

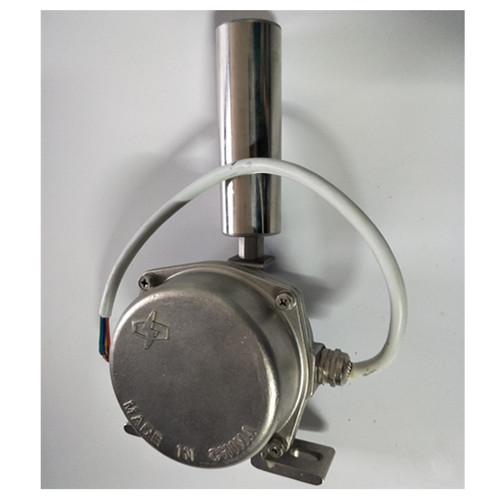

跑偏控制器XTD-GR-ST 卓信电气跑偏开关是种高品质的跑偏开关内置进口微动和行程开关，触点使用寿命长、稳定可靠，是一款安装在胶带，皮带输送带上保护开关，当胶带，皮带输送机发生异常运行进，通过本开关可以给以给皮带，胶带输送发出停机型号以防止事故的进一步扩大，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，本开关因安装方便，响应快，使用寿命长，等优点，现已在各业各业都有应用到，常见应用领域电力，矿用，码头，钢厂等。

名称：

常用名：跑偏开关、两级跑偏开关、皮带跑偏开关、皮带跑偏监测装置，防偏开关，防偏控制器

型号：XTD-GR-ST

材质：材质316L不锈钢

等级：IP67

品牌：卓信

质保：质保一年

基本原理

输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

工作原理

跑偏开关控制器XTD-GR-ST【30A.IP67材质316L不锈钢】安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。

技术参数 ：

工作电压：24-220V-380V-450V
绝缘电阻：＞500MΩ
输出信号：无源开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90%
重    量：4.5Kg
防护等级：IP67
复位方式：自动复位
响应时间：＜2Ms
控制触点容量：3A-5A
动作力：50±10N
材质：316L不锈钢

工作原理

防偏控制器 XTD-GR-ST,i30A.IP67材质316L安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。
