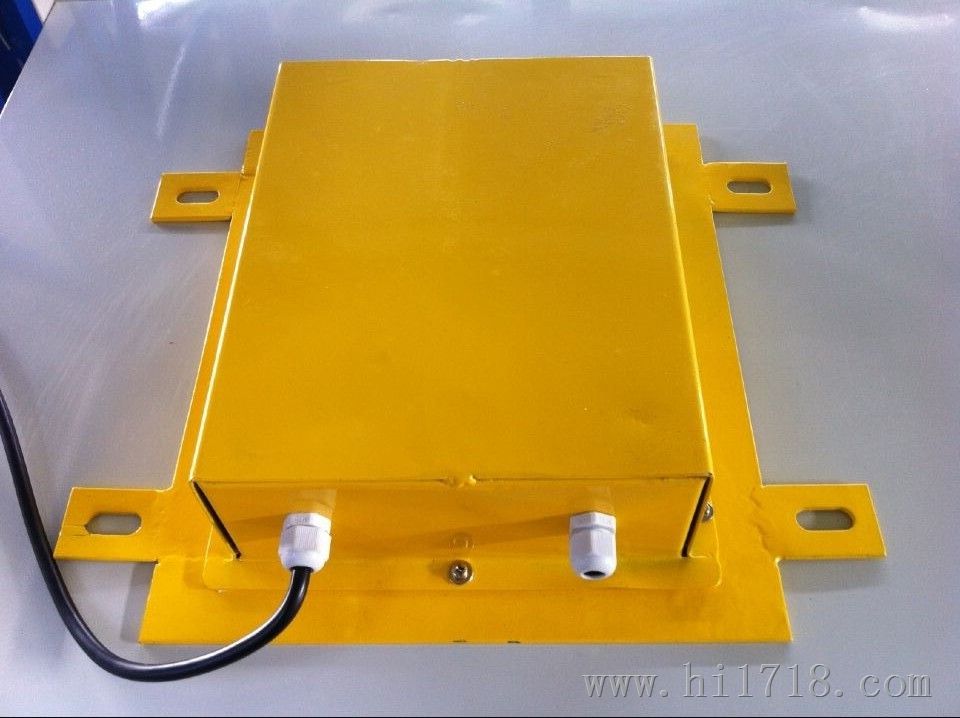

产品名称：溜槽堵塞开关TX-CD20，现有技术中用于带式输送机上溜槽堵塞开关的传感器，通常为重力接触式的 压力传感器，该传感器含有胶板、挡板和行程开关，当溜槽出现堵塞至物料接触胶板后，胶 板发生位移并推动挡板触发行程开关发出堵塞信号。这种溜槽堵塞开关传感器在正常卸料过程如果发生 物料碰撞胶板会造成误动作，此外，这种溜槽堵塞开关传感器在在物料冲击下易损坏，使防堵塞系统失去 检测功能。，溜槽堵塞传感器

产品型号：TX-CD20、LDM-G、LDM-X

所属类别：溜槽堵塞开关

详细说明

型号：TX-CD20

触点数量:常开1 常闭1

触点容量:AC220V  1A

工作角度:≥5°

极限角度:30°

结构形式:门式结构

复位方式:自动复位

防护等级:IP67

使用条件

环境温度：-35℃∽+50℃。

相对湿度：不大于95%。

大气压力：80∽110kpa。

海拔高度：不超过2000M。

工作位置：安装在溜槽不受物料冲击的侧壁上。

结构特征及工作原理

结构：TX-CD20型溜槽检测器采用门式结构，本装置安装在溜槽侧壁上，当物料在溜槽中形成堵塞状态时，堆积的物料给溜槽侧壁一个压力，将本装置的活动门向外推移，当活动门偏移角度等于或大于受控角度时，其控制开关动作，从而发出信号。当故障排除后，活动门在重锤作用下自动复位，溜槽堵塞保护装置LDK-I适用于检测胶带输送机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，防止由物料堵塞溜槽而造成的恶性事故。，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，选用舌簧管作为接近式开关，将两支舌簧管并排放在盒内用环氧树脂灌封以增加可靠性。

原理：当物料在溜槽中造成堆堵时，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接近，舌簧开关在外磁场的作用下，簧片被磁化、并克服簧片的恢复力而动作，从而发出告警或停机信号，当溜槽堵塞故障排除后，活动门受压簧的作用恢复原状。

主要用途：

TX-CD20溜槽堵塞检测器适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
