产品名称：DLX-3A双向拉绳开关接线说明

产品型号：DLX-3A

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-07-24

已获点击：37

详细说明

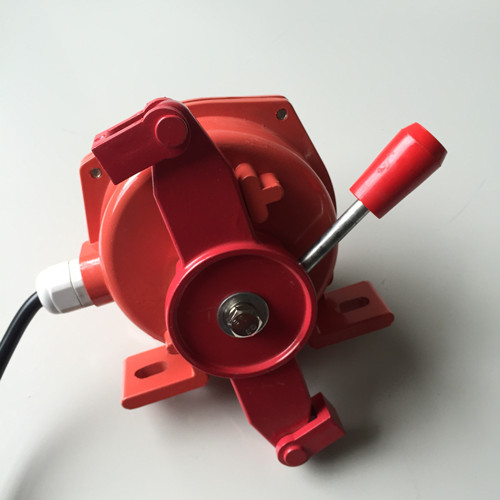

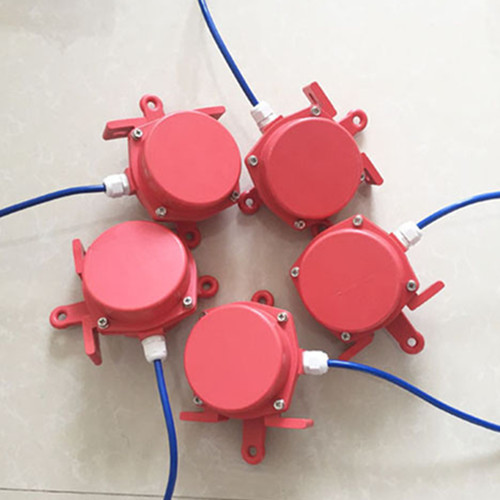

DLX-3A双向拉绳开关接线说明

先切断总电源，接着要用三用表测出火线，开关一定是要装在火线的一端。将火线在适合的地方剪断，便有两个接头了，拉线开关也有两个接头 ，将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上，在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。旋开拉线开关的盖子，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，可以看见那里有一个金属转轴，它的一端是有洞的。拉线开关的塑料外壳侧面也有一个洞，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，再将引入的拉线一端引入转轴，打结，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，将打结后过长的拉线修短，便可以了。然后旋好拉线开关的盖子，防止触电。

双向拉绳开关用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。

跑偏开关DPP-3A 跑偏控制器

技术参数：

工作电压：24V/220VAC/380VAC/450V±15%【AC/DC】

负载电流：≤5A

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

输出触点：2常开2常闭，可选1常开1常闭，或者只要常开，只要常闭

防护等级：IP67

复位方式：自动/手动复位

响应时间：＜2mS

动作力：50±10N

外壳:压铸铝、可选用304不锈钢、316不锈钢

安装与接线：

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用焊接固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
 2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
