产品名称：SPS-2D型胶带输送机拉线开关

产品型号：SPS-2D

所属类别：双向拉绳开关 > 拉线开关

发布时间：2019-05-12

已获点击：75

详细说明

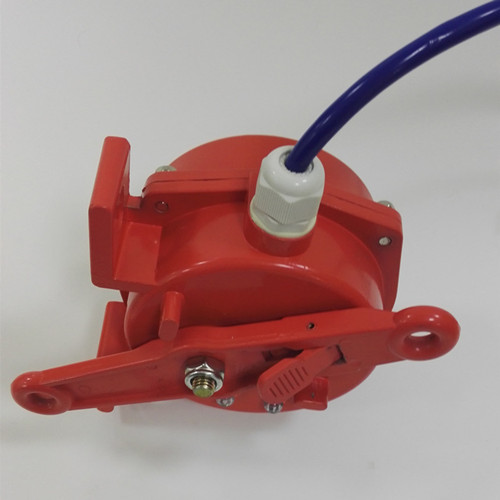

SPS-2D型胶带输送机拉线开关

拉绳开关即拉线开关用于皮带机的紧急停机，当胶带输送机运行现场出现事故时，拉动两侧绳索，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，实现系统紧急停机，能及时有效地避免事故扩大化，保护人员或设备的安全，达到保障安全生产目的。

SPS-2D型胶带输送机拉线开关SPS-2D用于皮带机的紧急停机，钢丝绳一端固定在一个固定的吊环上， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，另一端固定在开关臂杆上，开关到固定端的距离通常不超过30米，两开关之间产距离通常不超过60米，向上向下或拉动的力促使臂杆转动到了报警位置，触动微动开关并锁定直到人工手动复位。
 拉绳开关是双向触动的，既可安装在传送机中间位置，也可安装在其两端。通用的安装设计使拉绳开关既可安装在输送机纵梁顶部也或安装在其两侧。

坚固的铸铝外壳，防护等级为NEMA4，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，特殊的环境可选择特殊的表面处理。
整体式盖板使得接线及开关调整方便简单，而不用拆卸开关结构件设计紧凑。

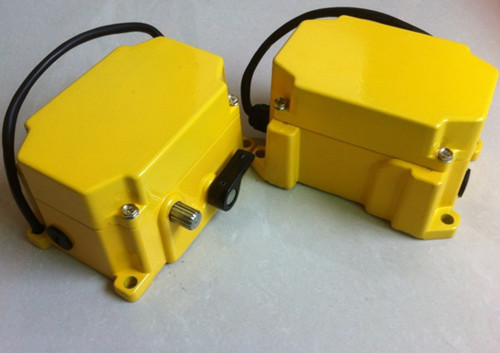

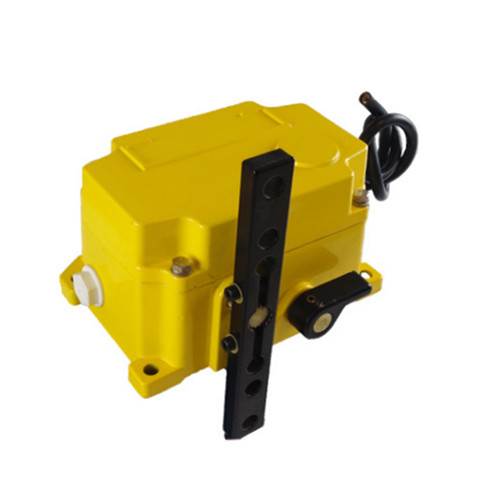

醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。

技术规格

开关间距离：48米（水平）、36米（倾斜），每3米缆绳有一支撑。安全停机要求符合OSHA的要求，FM认证，二级：1＆2，巨，F＆G组匪
开关额定值：SPDT开关，10A/500V
壳体：NEMA4防风雨
锁定角度：20度

拉力：3到8公斤
导线开口：二个，螺丝孔3/4”-1　4NPT

PS-2D型胶带输送机拉线开关

应用范围

常规皮带输送机

地下、索道支撑皮带输送机

轮船装卸系统

堆垛/取料输送机

倾斜和梭式输送机

起重机/挖掘机起重臂限位
