产品名称：电气SPS-2D两级跑偏开关

产品型号：SPS-2D

所属类别：两级跑偏开关 > 跑偏开关

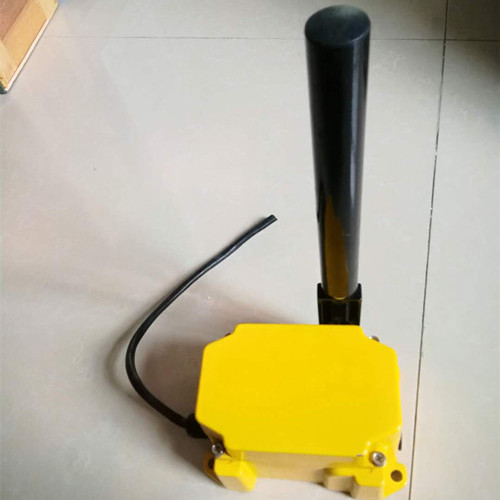

电气SPS-2D两级跑偏开关

产品名称：两级跑偏开关

型号：SPS-2D、ROS-2D、PK1S，FSPK-III， XTBP-20/30

跑偏开关-用于皮带跑偏检测。
跑偏开关，是检测输送机皮带跑偏量的传感元件，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。
皮带跑偏时，皮带推动动作臂偏转，触动微动开关动作，发出报警信号。如果继续偏离到设定的停机位置，触动另一组触点，输送机就会保护性停机。
跑偏开关通常安装在距输送机头部或尾部0.3-2m的地方，通常在输送机两侧成对安装，可固定在输送机纵梁的顶部或底部，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，动作杆距皮带边缘距离约25～75mm。

跑偏开关特点
通用的结构设计可装在输送机纵梁顶部或底部；坚固的铸铝外壳，防护标准IP67；

整体式盖板，易于接线及调整；不需拆掉动作杆，就可拆除后面的机壳；动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒；

动作杆法向角调节范围为±22.5度；促动杆可双向动作，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，便于在输送机两侧对称安装；

防偏开关标准设定为法向角为10度时，报警触点动作，法向角为20度时停机触点动作。
跑偏开关可选件
安装支架，用于大型输送机；内部接近开关代替微动开关；特殊使用场合，表面镀镍及不锈钢促动杆；地址编码器；辅助小旗报警；现场报警灯。

跑偏技术规格
开关触点额定值: 2个SPDT，10A/500V
法向报警角度: ±10°, ±20°
外壳防护等级: IP67
外形尺寸: 190(L)mm X178(W)mm X 167(H)mm
作用力: 3~4kg
重量: 4.3 kg
