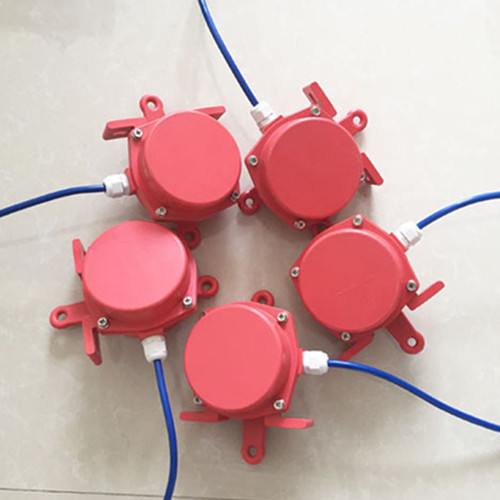

产品名称：皮带拉绳开关PDLSKG DLK-II

产品型号：PDLSKG DLK-II

所属类别：双向拉绳开关 > 拉绳开关

详细说明

皮带拉绳开关PDLSKG DLK-II简介

双向拉绳开关俗称紧急停机开关。作用于带式输送机现场需要停机时，通过开关动作使输送机停机。

皮带双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的矿厂，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，它分手动型和自动型，手动型动作后自销，并有警示牌显示，须手动复位。自动型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。

电气参数：

电压通用：24V-48V-220V-380V-480V,

电流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合一体的新技术产品，为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，因此又可达到减员增效，集中控制，利于生产与调度的目的。

皮带拉绳开关PDLSKG DLK-II技术参数

工作电压：220VAC/380VAC±15%

负载电流：≤5A

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

重量：1.8Kg

防护等级：IP67

复位方式：自动/手动复位

响应时间：＜2mS

控制触点容量：220V/5A

动作力：50±10N

产品安装配件，产品报价不含配件，请知悉。

8A、9A、10A.15A

皮带拉绳开关PDLSKG DLK-II工作原理

当胶带运输机现场发生紧急事故时，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1.将拉绳开关固定在支架上。
2.两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
