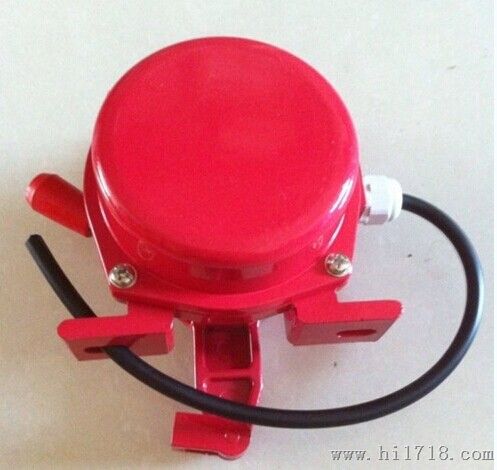

产品名称：XLLS-I双向拉绳开关详细参数及价格

产品型号：XLLS-II、DLX-K2/J、XLLS-I

所属类别：双向拉绳开关 > 拉绳开关

详细说明

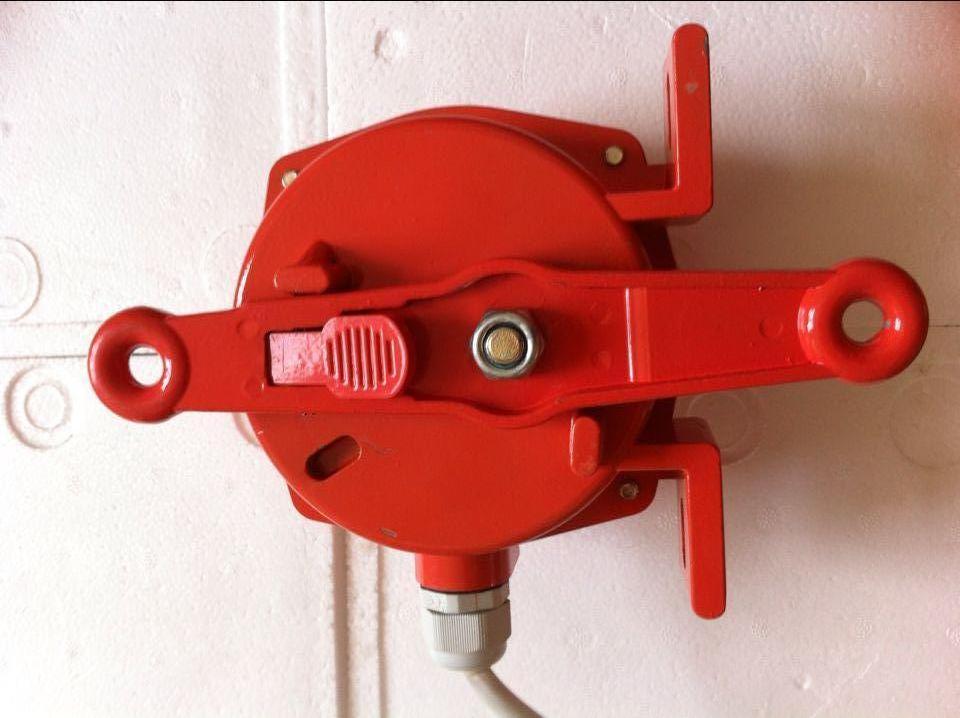

XLLS-I双向拉绳开关为自动复位型拉绳开关。防护等级达到IP67，能完全防止粉尘的进入和水流侵蚀。开关安装于皮带输送机两侧，用钢丝绳把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，输送机停止运行。松开钢丝绳，开关触点自动恢复到原始设定位置。

结构特点

山东卓信公司拉绳开关采用国际领先的铜管技术结构使产品更加精密耐用，避免了开关动作时传动轴直接摩擦壳体，造成间隙增大，出现密封不严或者卡死的情况，大幅延长开关使用寿命。

此开关具有操作方便，不需要人为看管的特点。

应用行业：

XLLS-I自动复位型拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。如常规皮带输送机 ，往复式输送机 ，群边式给料输送机 ，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，斗式输送机 ，包装生产线 ，堆料/取料系统，起重机，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，挖掘机，轮船装卸系统 ，水平给料机等.

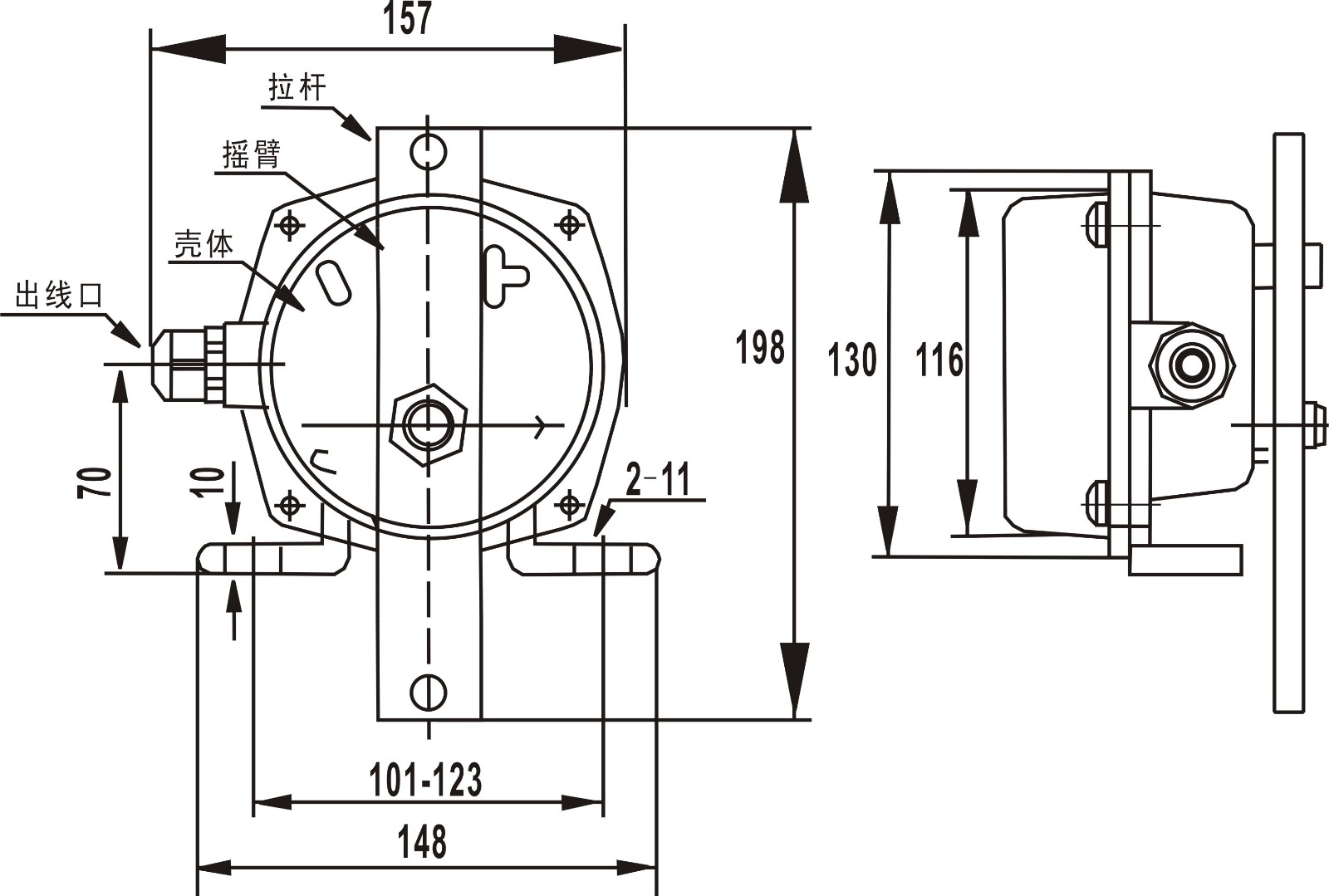

拉绳开关内部结构图

安装方式：

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在安装支架上。

2、一侧的两台开关之间距离为40m左右，采用直径为Φ4的包塑钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关复位的影响，每隔2.5m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

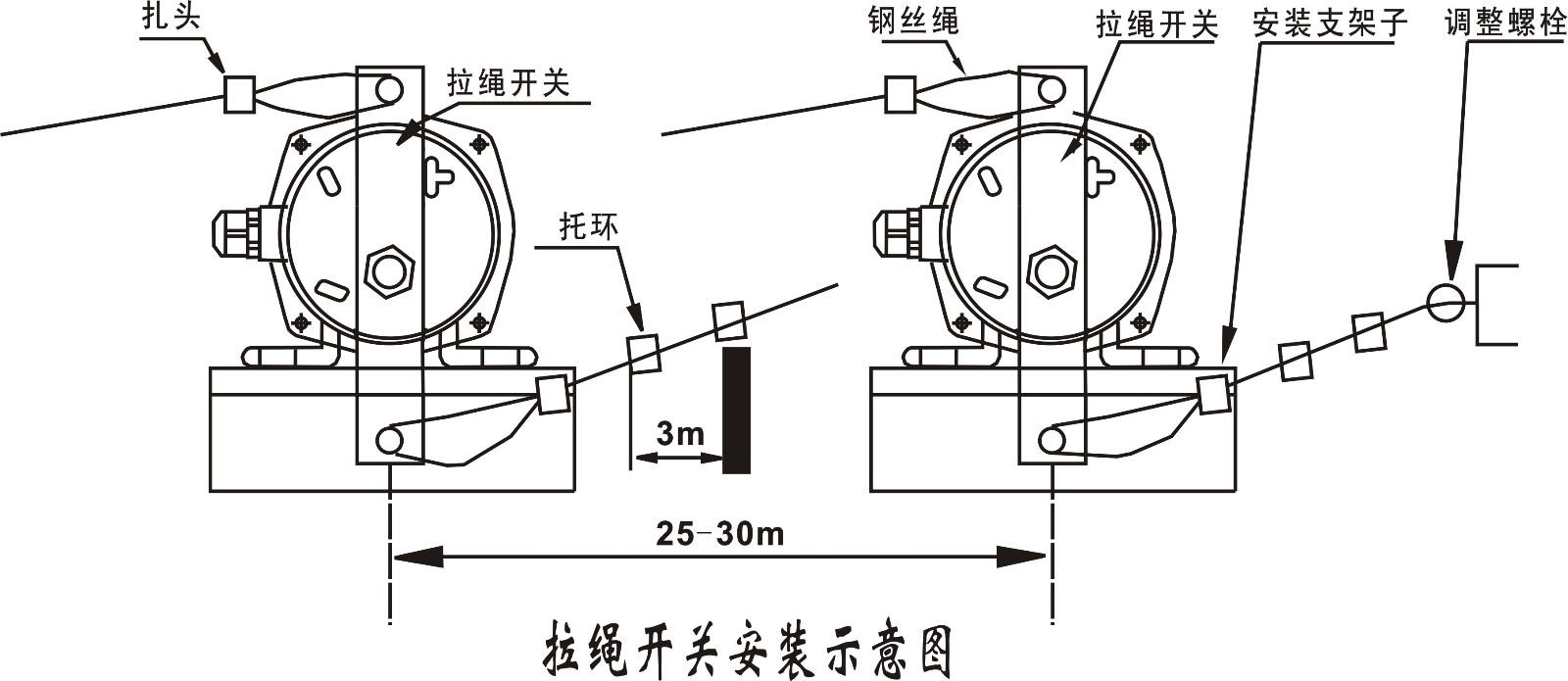

拉绳开关安装示意图

保养和注意事项：

1、布线时使用外径为8~12mm的电缆

2、开关内装有两个微动开关，接线时确定所需要的端子

3、本产品出厂前已调整完检测角度，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，若需调整请确认微动开关动作是否正常

4、拉绳开关控制杆若附着大量的灰尘或者凝固是要及时清理
