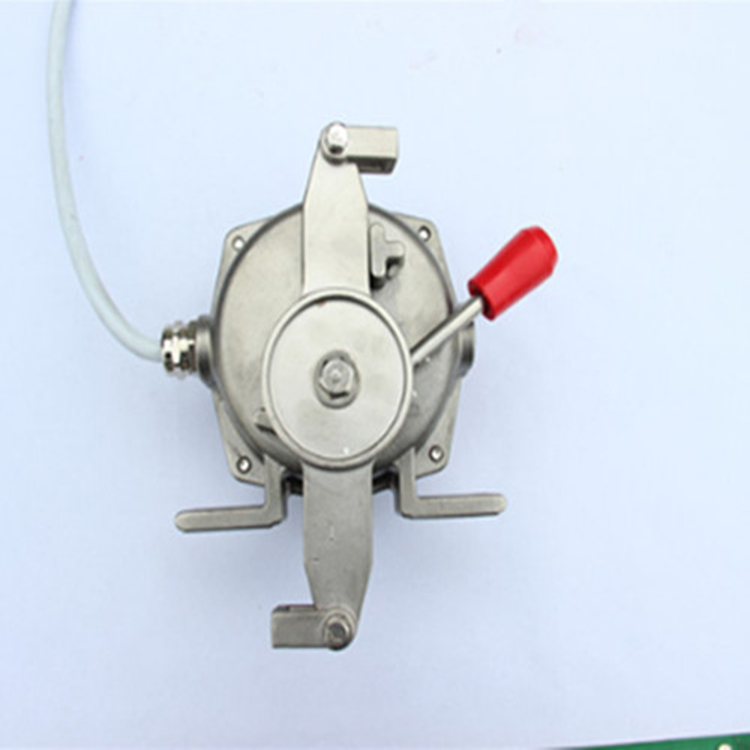

产品名称：DCX-K-1 、DCX-K-2双向拉绳开关，拉线传感器

产品型号：YPZLAD-A、YPZLBD-A

所属类别：双向拉绳开关

发布时间：2014-05-26

已获点击：387

详细说明

DCX-K-1双向拉绳开关，拉线传感器，DCK-K-2

型号：DCX-K-1 、DCX-K-2

一、主要用途及适用范围：

DCX-K-1双向拉绳开关是用于带式输送机沿线紧急停机的一种安全保护装置。

DCX-K-1拉绳开关适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。拉绳开关特别适合在沿海及恶劣环境下使用。

开关触点数量:1常开、1常闭独立接点

 工作温度：-30～+40℃
外壳材料: 铸铝
防护等级:IP67

三、 结构特征与工作原理：
本拉绳开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。拉绳开关复位方式1型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。2型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,较好防止水、灰尘进入机壳内。
四、 安装与接线：
双向拉绳开关应设置在带式输送机人行通道一侧，通过螺栓将开关固定在带式输送机中间机架的槽钢上， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，或安装在现场自备的角钢上，角钢与中间架焊接。拉绳开关间的距离最大不应超过35m。开关距头部滚筒或尾部滚筒距离宜为10～20m。拉绳开关间用覆塑钢丝绳连接。钢丝绳松紧要适宜，同时钢丝绳应每3～4m设一托绳环，托绳环焊接在带式输送机中间架上。对两侧设人行道的带式输送机， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，在带式输送机的每一侧均应设双向拉绳开关。

五、订货须知：
1、注明型号、数量、供货日期。
2、对开关触点数量有特殊要求时应予以注明。
3、覆塑钢丝绳及绳夹子、托绳环、安装支架。需单独订购。

XYXL-A、NST2-II、NST2-I、HZ-KLT2-11-S、NST-1、NST-2、SLFB-II、SLFB-I、NKLS-I、NKLS-1、NKLS-2、NKLS-II、DFLS-II、DFLS-I、PMII、YWLX-II、DCX-K-1 、DCX-K-2、DCX-K-II、YWLX-I、YHL-II、YHL-11双向拉绳开关

双向拉绳开关，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，拉线传感器，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，KLT2-2

DCX-K-1 、DCX-K-2双向拉绳开关
