产品名称：现货供应LPP2-1皮带跑偏开关

产品型号：LPP2-1

所属类别：两级跑偏开关 > 跑偏开关

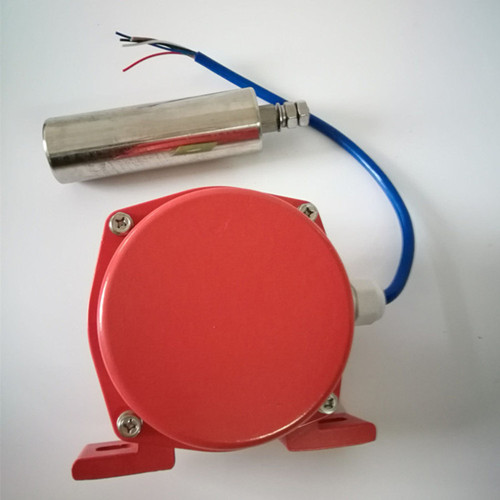

现货供应LPP2-1皮带跑偏开关

LPP2-1、LPP2-2两级跑偏开关用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。

简介

跑偏开关有两级角度，一般常用的是：一级角度为：10、12、20.二级角度为：30、35、45.

基本原理

当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，开关发出报警信号。当输送带跑偏严重，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。

安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

技术指标

1. 额定电压：AC380V

2．额定电流：5A

3. 触点数量:二组独立的常开、常闭接点

4．外壳防护级别：DT型尘密外壳，防护等级IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7

两级跑偏开关型号

KPT1-15-30、KPT1-12-45

KPT2-10-35、KPT2-12-35

KPT2-12-30、KPT2-15-45

AYPP-100、HFKPT1-10-45

LPP2-1皮带跑偏保护、LPP2-2两级跑偏开关
