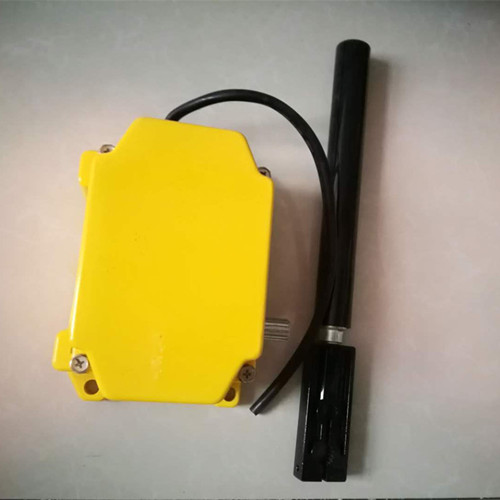

产品名称：YNPT-2防偏开关安装位置

产品型号：YNPT-2

所属类别：两级跑偏开关 > 防偏开关

YNPT-2防偏开关安装位置

YNPT-2防偏开关是检测输送机皮带跑偏量的传感元件，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。皮带跑偏时， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，皮带推动动作臂偏转，触动微动开关动作，发出报警信号。如果继续偏离到设定的停机位置，触动另一组触点，输送机就会保护性停机。

卓信的YNPT-2防偏开关通常安装在距输送机头部或尾部0.3-2m的地方，通常在输送机两侧成对安装，可固定在输送机纵梁的顶部或底部，动作杆距皮带边缘距离约25～75mm。

应用范围

常规皮带输送机，包括平皮带输送机和槽形皮带输送机

地下、索道支撑皮带输送机

轮船装卸系统

平皮带输送机

堆取料输送机

起重机/挖掘机起重臂限位

裙边给料机/输送机

重型限位开关

可选件

安装支架，用于大型输送机

内部接近开关代替微动开关

特殊使用场合，表面镀镍及不锈钢促动杆

地址编码器

辅助小旗报警

现场报警示灯

技术规格

开关触点额定值: 2个SPDT，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，10A/500V

法向报警角度:±10°,±20°

外壳防护等级: IP65

外形尺寸: 190(L)mm X178(W)mm X 167(H)mm

作用力: 3~4kg

重量: 4.3 kg

特点

通用的结构设计可装在输送机纵梁顶部或底部。

坚固的铸铝外壳，防护标准IP65。

整体式盖板，易于接线及调整。

不需拆掉动作杆，就可拆除后面的机壳。

动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒。

动作杆法向角调节范围为±22.5度。

促动杆可双向动作，便于在输送机两侧对称安装。

防偏开关标准设定为法向角为10度时，报警触点动作，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，法向角为20度时停机触点动作。
