产品名称：皮带机跑偏开关GYLB-11-K8-9F

产品型号：GYLB-11-K8-9F

所属类别：两级跑偏开关 > 跑偏开关

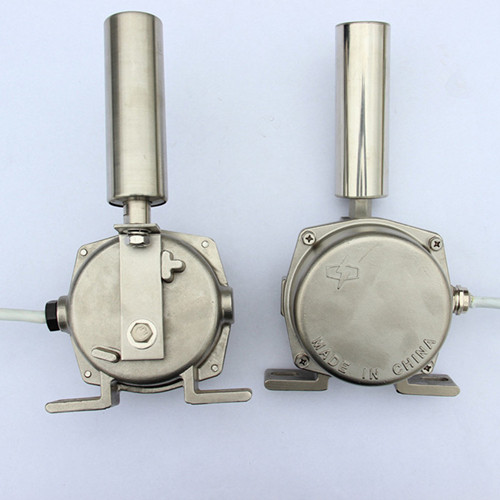

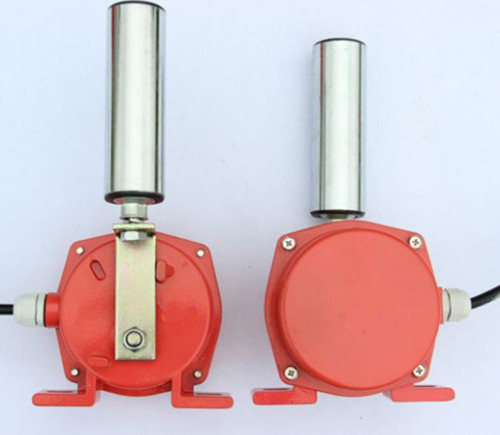

皮带机跑偏开关GYLB-11-K8-9F

跑偏开关是用于检测皮带线运行过程中输送带跑偏程度并进行报警的一种保护装置，也用于在皮带严重跑偏时自动触发紧急停机。跑偏开关按照一定间隔(约50m)固定安装于皮带线两侧支架上，跑偏开关的滚轮部分在受到偏离中心运转的输送带的边沿挤压后产生偏转，当滚轮偏转到一定角度时触发开关接点动作。

皮带机跑偏开关GYLB-11-K8-9F结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠。

技术参数

1.环境温度：-30~60℃

2.相对湿度：不大于85%

3.触点数量：2组开关

4.触点容量：24-380V AC/DC 电流1:5A

5.动作角度：12-30 10-45 25-36 15-45等

6.极限角度：70?

7.防护等级：IP65

8.重量：2KG

9.复位方式：自动复位

皮带机跑偏开关GYLB-11-K8-9F工作原理

 当运行中的胶带发生跑偏现象时，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

安装调整
1．将跑偏开关固定在支架上， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。

产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，粉尘堆积厚度不大于3mm。
