产品名称：给煤机皮带跑偏装置SWP-2D带安装支架

产品型号：SWP-2D

所属类别：两级跑偏开关 > 防偏开关

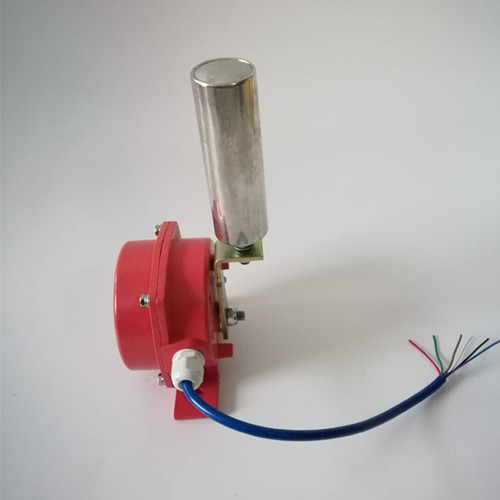

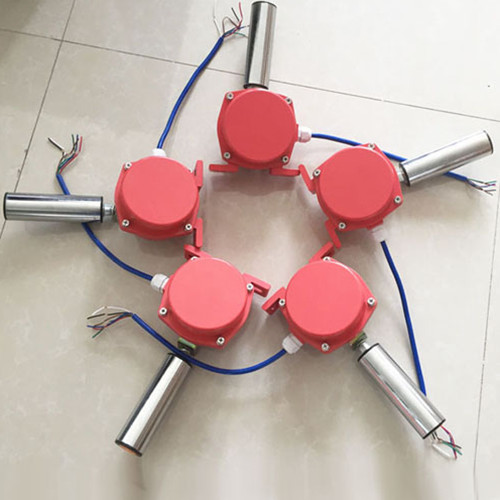

给煤机皮带跑偏装置SWP-2D带安装支架

本公司现货供应皮带输送保护装置--拉绳开关，跑偏开关，打滑开关，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，欠速开关，撕裂开关，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，料流开关，料位开关，速度开关，报警器等等，常规型号现货供应，厂家直销。

给煤机皮带跑偏装置SWP-2D说明

两级跑偏开关主要用于输送机胶带跑偏检测，防止胶带跑偏而造成物料溢出等事故。当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于一级动作角度时开关便发出一组信号警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后，立棍自动复位。

技术参数

1.环境温度：-30~60℃

2.相对湿度：不大于85%

3.触点数量：2组开关

4.触点容量：24-380V AC/DC 电流1:5A

5.动作角度：12-30 10-45 25-36 15-45等

6.极限角度：70?

7.防护等级：IP65

8.重量：2KG

9.复位方式：自动复位

1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠。

工作原理

 当运行中的胶带发生跑偏现象时，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。
