产品名称：JCPP-II两级跑偏开关安装图

产品型号：JCPP-II

所属类别：两级跑偏开关 > 跑偏开关

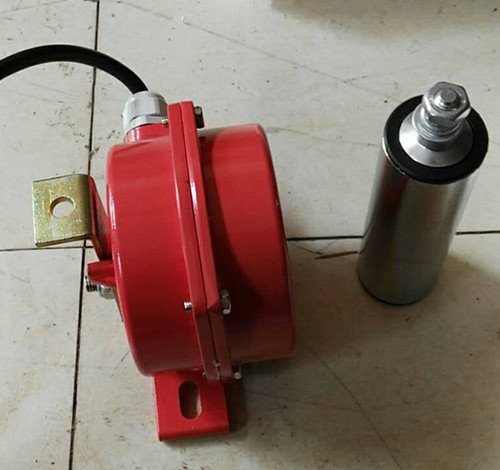

JCPP-II两级跑偏开关安装图

两级跑开关主要用于检测带式输送运行中的跑偏现象，按胶带实际跑偏量输出报警或停机信号，可有效的防止胶带跑偏开关而产生的事故，是一种保护装置。

两级跑偏开关是输送带自动化中不可缺少的产品。

可以用于地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，起重臂限位；裙边给料机/输送机；重型极限开关检测胶带的跑偏量，是实现胶带机控制的目的自动报警和停机的报警装置。

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），开关的一组触点动作，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，发出事故预告信号。

当发生严重跑偏事故时（30°），开关的第二组触点动作，可使输送机自动停车。

特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便，免维护

输出信号既可与现场设备联锁使用，也可送达微机控制系统

电源适应性广：24~380V

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。
