产品名称：HFKPT1-12-30两级跑偏开关 动作角度多种

产品型号：HFKPT1-12-30

产品价格：1

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2019-01-26

已获点击：123

详细说明

HFKPT1-12-30两级跑偏开关 动作角度多种

HFKPT1-12-30两级跑偏开关适用于皮带输送机，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停机。

能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

概述：

跑偏开关：该装置用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛／取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机／输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。

技术参数：

1.环境温度-30℃~50℃

2.相对湿度不大于85%

3.海拨高度不超过2000m

4.使用寿命：开关动作10万次

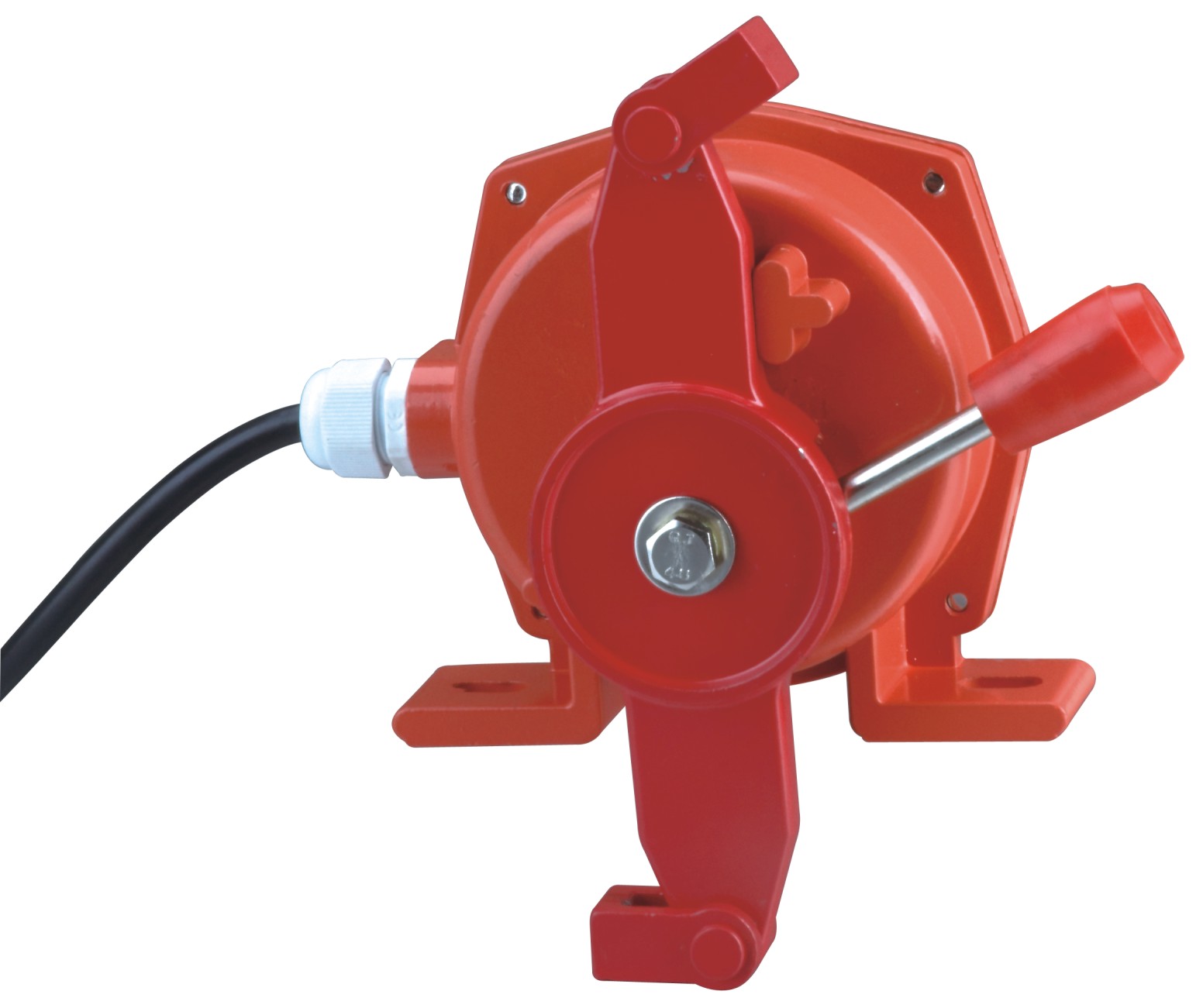

HFKPT1-12-30两级跑偏开关 动作角度多种

结构特点：

1.本产品采用铝合金铸造壳体，强度高，重量轻。

2.外壳防护等级达到IP67，可在恶劣环境中长期工作。

3.本产品动作灵敏，稳定性高，性能可靠。

电气生产的两级跑偏开关型号：

PXA-34KK-A、DPP-K2/J、

HFKPTH2-30、HFKPT1-20-35、

HFKPT1-10-45、HFKPT1-12-30、

XTBP-20、KPT1A-20-35、

YXP-12-30、NST1-12-30、

XTD-PK-12-30、YHP-20-30、

YHP-20-35、DPK-20-35、

RPK-1、RPK-2、FM2035、

XLPP-12-30、DDP-LJ2、

NKPK1-12-30、KPT1-20-35、

KPT1-10-45、PNS-II

HFKPT1-12-30两级跑偏开关工作原理：

运动中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号，如立辊倾大于二级动作角度时，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，侧输出一组开关信号。两组开关信号可分别用于警告或停机，胶带机恢复正常运行后，立辊自动复位。

HFKPT1-12-30两级跑偏开关安装调整：

将跑偏开关固定在支架上，然后安装在胶带机架上。

立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为L=50-100MM

胶带位于立辊下端1/3处

每一百米胶带可安装跑偏开关3-6台。
