KGE9A、GEJ70、GEJ跑偏开关

XLPP-Ⅰ、XLPP-Ⅱ、XLPP-Ⅲ、JCPP-Ⅰ、JCPP-Ⅱ、KPT--10-45  PPN-10-45   跑偏开关KJT-PK  HFKPT1-12-30  、矿用跑偏开关

一.主要用途与适用范围

1 KGE9A型跑偏开关它安装在皮带运输机的头尾两端，当皮带与皮带架的相对偏移大于某一设定值时,PROMOS控制器根据跑偏开关的输出状态可发出警报或停止皮带运输机的运行。

二.使用环境条件

 在下列环境条件下KGE9A型跑偏开关应能正常工作：

 工作环境温度：0～40℃；

  平均相对湿度：不超过95％（25℃）；

大气压力：（80～106）kPa；

有甲烷和煤尘爆炸性危险的矿井环境中；

无破坏绝缘的腐蚀性气体的矿井中；

三.关联设备为KDW10型矿用直流稳压电源。(矿用隔爆兼本安型)

四.结构特征与工作原理
摆杆受皮带的推力向左或右摆动,使开关板组件的干簧管逐次动作，跑偏开关的输出状态发生变化,PROMOS系统可根据其变化情况判定皮带跑偏的程度，进而对皮带运输机进行预警或停止控制。
如施加于摆杆上的力过大或作用力的方向偏移于摆杆的摆动方向时，摆杆中部的弹簧会发生变形以保护跑偏开关不会受到损坏。

KGE9A、GEJ70、GEJ跑偏开关

五.主要规格及技术参数

工作电压：220V DC；

工作电流：3A；
 摆杆有效摆动范围：（左或右双向）

 级跑偏  15 5

 第二级跑偏  30 5

摆杆作用力：

级跑偏 20～50N

 第二级跑偏 50～80N
 摆杆作用力的作用点：距摆杆端部100mm处

  输出：正常时，输出电阻R＝4.7k 10％

 一级跑偏时，输出电阻R＝29.3k 10％

 二级跑偏时，输出电阻R＝8.97k 10％

摆杆摆角：摆杆的摆角≥70

接线方式：通过专用四芯插接电缆，电缆长度不大于90m。

重量  约3.5kg

六.安装与调试
 KGE9A型跑偏开关应安装在皮带运输机架的两侧。
 具体尺寸由实际皮带决定，安装后，应使跑偏开关的摆杆摆角范围大于二级跑偏的动作范围以确保二级跑偏能正常工作

当摆杆未受力时，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，输出电阻应为4.7kΩ，当摆杆受力且偏转15 5 时，输出电阻为29.3k 10％，此时为一级跑偏状态，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，当摆杆的偏转角度约30 5 时，跑偏开关输出为8.97k 10％，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，为二级跑偏状态。

七. 保养与维护
跑偏开关长期在井下工作，如摆杆不能准确地回复到中心位置，是因为保持摆杆复位的弹簧疲劳所致，更换弹簧即可复原。

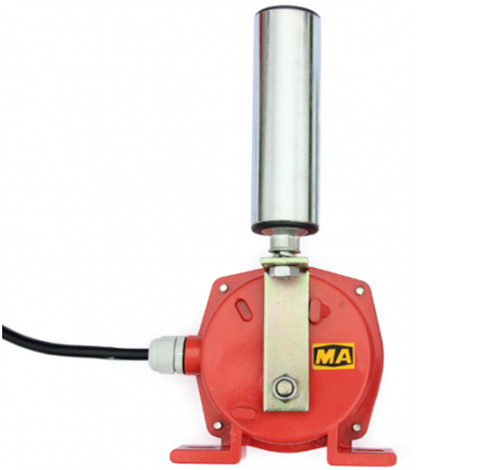

KGE9A矿用跑偏开关

GEJ70矿用跑偏开关

GEJ矿用跑偏开关

八、适用范围

两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
