产品名称：不锈钢跑偏开关BMC BBS20-S

产品型号：BBS20-S

所属类别：两级跑偏开关 > 不锈钢跑偏开关

发布时间：2019-02-27

已获点击：96

详细说明

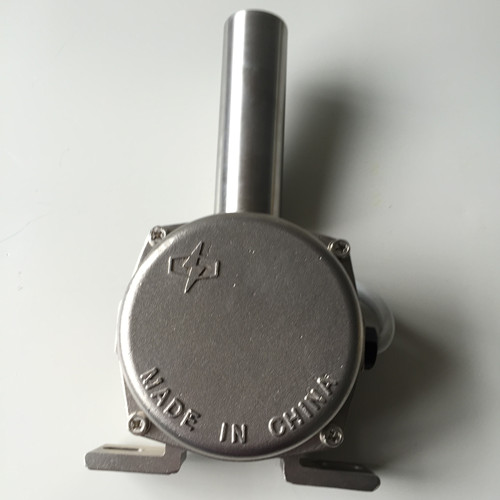

不锈钢跑偏开关BMC BBS20-S

 跑偏开关BBS20-S系我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，在输送机胶带中得到广泛应用。

结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。

不锈钢跑偏开关BMC BBS20-S技术参数

产品型号：BBS20-S

开关触点数量：1级为常开、2级为常闭

触点容量：AC 220V 380V  ≤5A

开关动作角度：

1级：10° 12° 20°；

            2级：30° 35° 45° ；

 极限角度≤60°

外壳材料：不锈钢

防护等级：IP67

重量（kg）:2.0

接口方式:单出线口，也可定做双出线口

工作原理

当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，发出停机信号。

安装调整
1．将不锈钢跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm（壳体安装孔可移位。）
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对（6台）详见图6。

产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的气体。
3．产品的维修必须在安全场所进行，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

订货须知：

1、注明型号、数量、供货日期。

2、对开关触点数量有特殊要求时应予以注明。

3、覆塑钢丝绳及绳夹子、托绳环、安装支架。需单独订购。

注：订购时应予以注明。
