产品名称：不锈钢跑偏开关HQP-FN986D LH

产品型号：HQP-FN986D LH

所属类别：两级跑偏开关 > 不锈钢跑偏开关

发布时间：2018-12-29

已获点击：145

详细说明

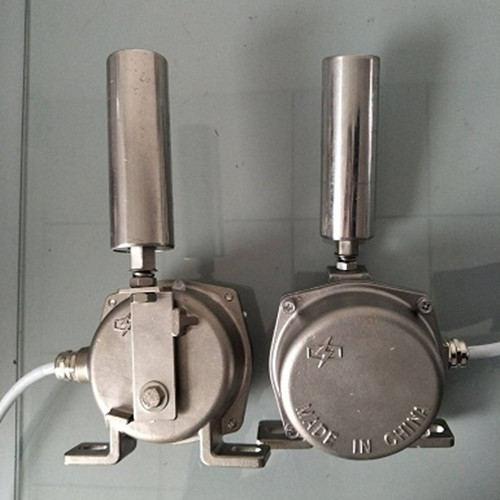

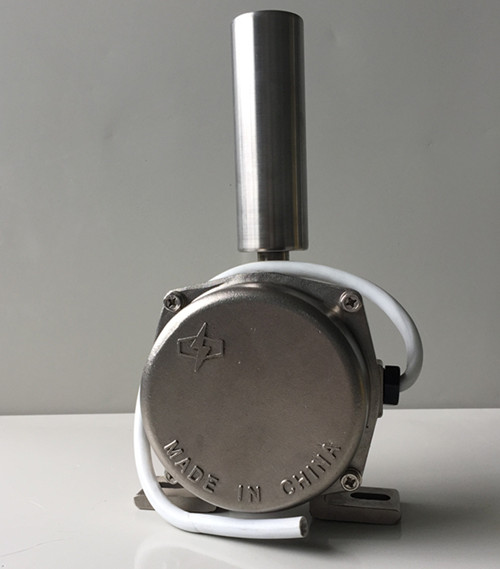

不锈钢跑偏开关HQP-FN986D LH

这是一款外壳采用不锈钢精密压铸的跑偏开关，防护等级可达IP67,具有抗压，防水防尘，耐腐蚀性强，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，能在恶劣的环境下正常工作。卓信现货供应，厂家直销。

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的di一组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。

不锈钢跑偏开关HQP-FN986D LH技术参数

1、环境温度： -30℃~ 60℃

2、相对湿度：不大于85%

3、触点数量：2组开关,

4、触点容量：AC 380V/5A

5、动作角度：12-35

6、极限角度：70°

7、防护等级：IP67

8、复位方式：自动复位

拉绳开关HQL-52996LB/T 双向手动复位

不锈钢跑偏开关HQP-FN986/LH安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、选配件：安装支架。
