产品名称：不锈钢跑偏开关DPP-K2/DBG

产品型号：DPP-K2/DBG

所属类别：两级跑偏开关 > 不锈钢跑偏开关

发布时间：2019-01-24

已获点击：118

详细说明

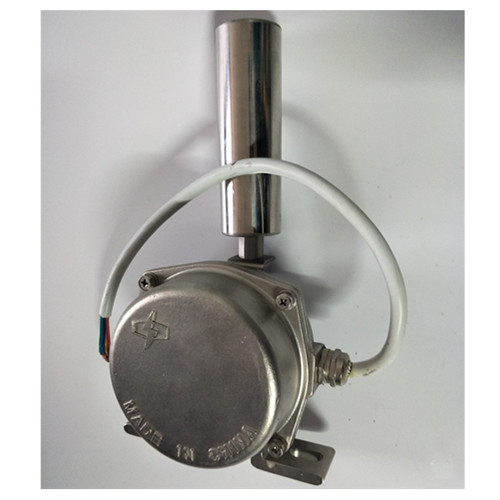

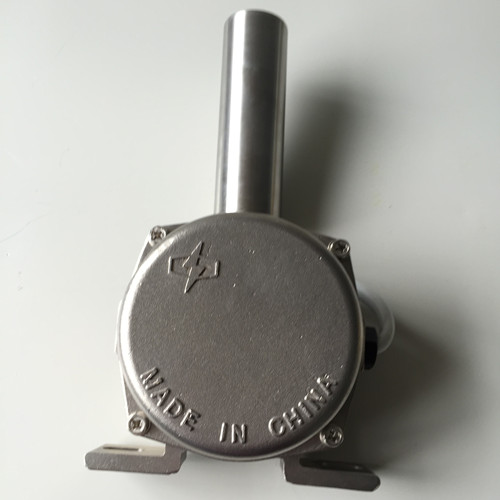

不锈钢跑偏开关DPP-K2/DBG

不锈钢跑偏开关DPP-K2/DBG采用不锈钢外壳压铸生产，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，强度高，耐腐蚀性强，防水性能好，可以达到4年免修，是种高强度的跑偏开关，主要用在大型电厂，化工厂，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，煤矿。

两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。
能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

安装说明
1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。

卓信跑偏开关型号

JSB-KPP-S、JSB-KPP-Z

LLD1-Z、LLD1-S、

JPK2-Z、JPKJ-Z、

LLD2-1、LLD2-2、

LLD2-3、JPK2-S、

两级跑偏开关型号

JPKJ-S、HHTSD-1、

LLD7、YHFPK、DFP、

XLPP-J-12-30、XLPP-J-20-35、

XLPP-D-12-30、XLPP-D-20-35、

SPS-2D、ROS-2D、XLPP-Z-III
XCRT315、XCRT314、XCRT115
不锈钢跑偏开关型号

BG-DPP-K2/D、PXA-34KK-A

PXA-02GKH-10-30-A、PXA-02GKH-10-30-B

PXA-02GKH-10-30C、DPP-K2/DBG

工作原理

当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
结构特性 采用铝合金精密压铸壳体，强度高、重量轻
开关采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。
密封性好，具有防尘、防震、防腐等优点
防护等级:IP67，可在恶劣的环境中长期工作。
技术指标 环境温度：-30℃ -- +50℃；相对湿度：不大于85%
一级动作角度为12°（15°）；二级动作角度30°（35°）；极限角度70°
触点数量及容量：2组常开；2组常闭；5A/AC 380V450V
防护等级：IP67
复位方式：自动复位
可靠性>1000000次
不锈钢跑偏开关DPP-K2/DBG适用场所 煤矿、电厂、化肥厂、水泥厂、化工厂、冶金厂、港阜
