产品名称：SMS-DPP-01两级跑偏开关

产品型号：SMS-DPP-01

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-07-03

已获点击：155

详细说明

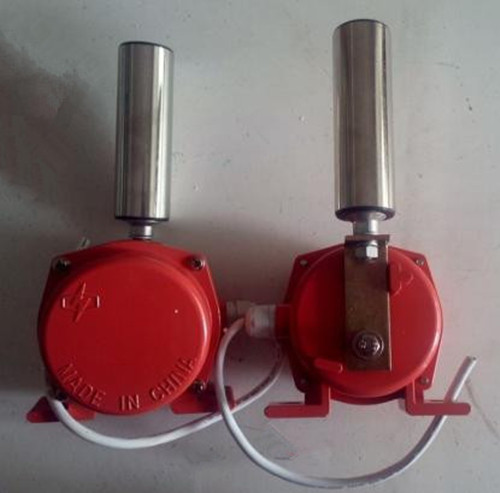

SMS-DPP-01两级跑偏开关

SMS-DPP-01两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。

能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，因此又可达到减员增效，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，集中控制，利于生产与调度的目的。

SMS-DPP-01两级跑偏开关工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。

SMS-DPP-01两级跑偏开关特点

·结构简单实用、性能稳定可靠

·防尘、防震、防潮

·体积小、重量轻、寿命长

·安装方便，免维护

·输出信号既可与现场设备联锁使用，也可送达微机控制系统

·电源适应性广：24~380V（无源开关量）

技术参数

工作电压：24~380V（无源开关量）型号：

绝缘电阻：＞500MΩ输出信号：无源开关量信号

环境温度：-20℃~+60℃环境湿度：＜90%

重    量：1.8Kg防护等级：IP67

复位方式：自动复位响应时间：＜2mS

控制触点容量：3A-5A动作力：50±10N

跑偏开关型号

DDP-LJ2、DPP-K2/J、

SMS-DPP-01、SMS-DPP-02、

PNS-1、PNS-II、

XTBP-12-30、XTBP-20-35、

XTBP-10-45、XTP-12-30、

XTBP-20-30

卓信传感科技有限公司是专业从事电气自动化的研究、开发和生产的高科技企业，产品广泛应用于工业自动化，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，具备有高技术含量的、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、气动元件、矿用电器、起重机配件、凸轮控制器、主令控制器、行程限位开关、两级跑偏开关、双向拉绳开关、速度检测器、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、欠速开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、井筒磁开关、等自动化工控电器通过不断创新，每一种规格的产品均在设计阶段即严格测试其性能、品质、可靠性及制造可能性，而在生产过程中更严格实施统计品质管理，以确保成品的高品质。
