产品名称：JPC-3A两级跑偏开关安装方式

产品型号：JPC-3A

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2017-04-09

已获点击：294

详细说明

胶带跑偏检测器JPC-3A，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，品牌：TUERKE/湖北卓信，电压：220V,380V 电流：2A、3A、4A、5A、6A、7A、8A、9A、10A、11A、12A、13A、14A、15A......

皮带机跑偏开关JPC-3A产品特点

皮带机跑偏开关JPC-3A采用优质铝合金压铸而成，强度高、重量轻、耐腐蚀。本产品采用全封闭结构，防雨、防尘，适合露天安装。

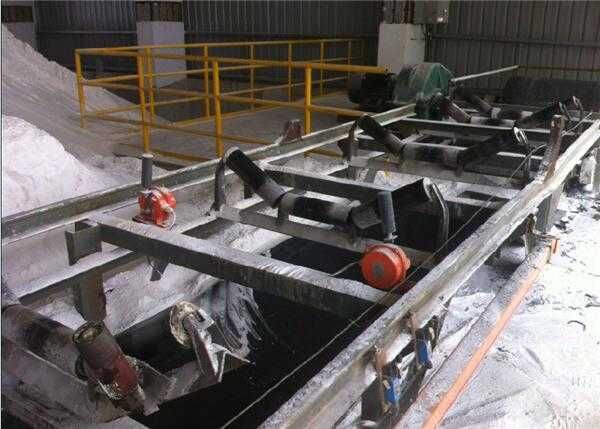

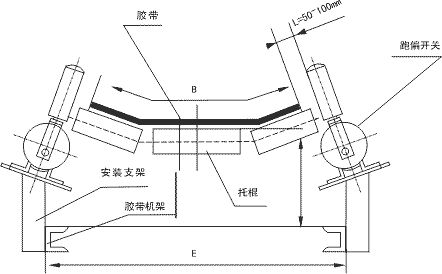

皮带机跑偏开关JPC-3A设有跑偏后的显示装置， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，为寻找输送机故障提供方便。本产品当胶带跑偏使立辊偏转角≥20o时即发警报信号，如继续跑偏，使立辊偏转≥35o时即发送停车信号。

皮带机跑偏开关JPC-3A技术参数：

1、触点容量：AC 380 V，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，5A

2、报警角：±20°

3、停车角：≥35°；

4、使用环境：海拨高度低于2000米

5、环境温度：－35℃～＋50℃

6、相对湿度：不大于95%

7、大气压力：80-100KPa；

8、防护等级：IP67。

胶带跑偏检测器JPC-3A概述

胶带跑偏检测器，主要使用在带式输送机上对胶带运行进行检测，当胶带发生跑偏时，自动发出报警及停车信号，避免事故的发生。本公司综合同类产品的优点开发出JPC-3A型跑偏检测器，以其性能可靠、安装简单、维修方便等优点，深受用户好评。
