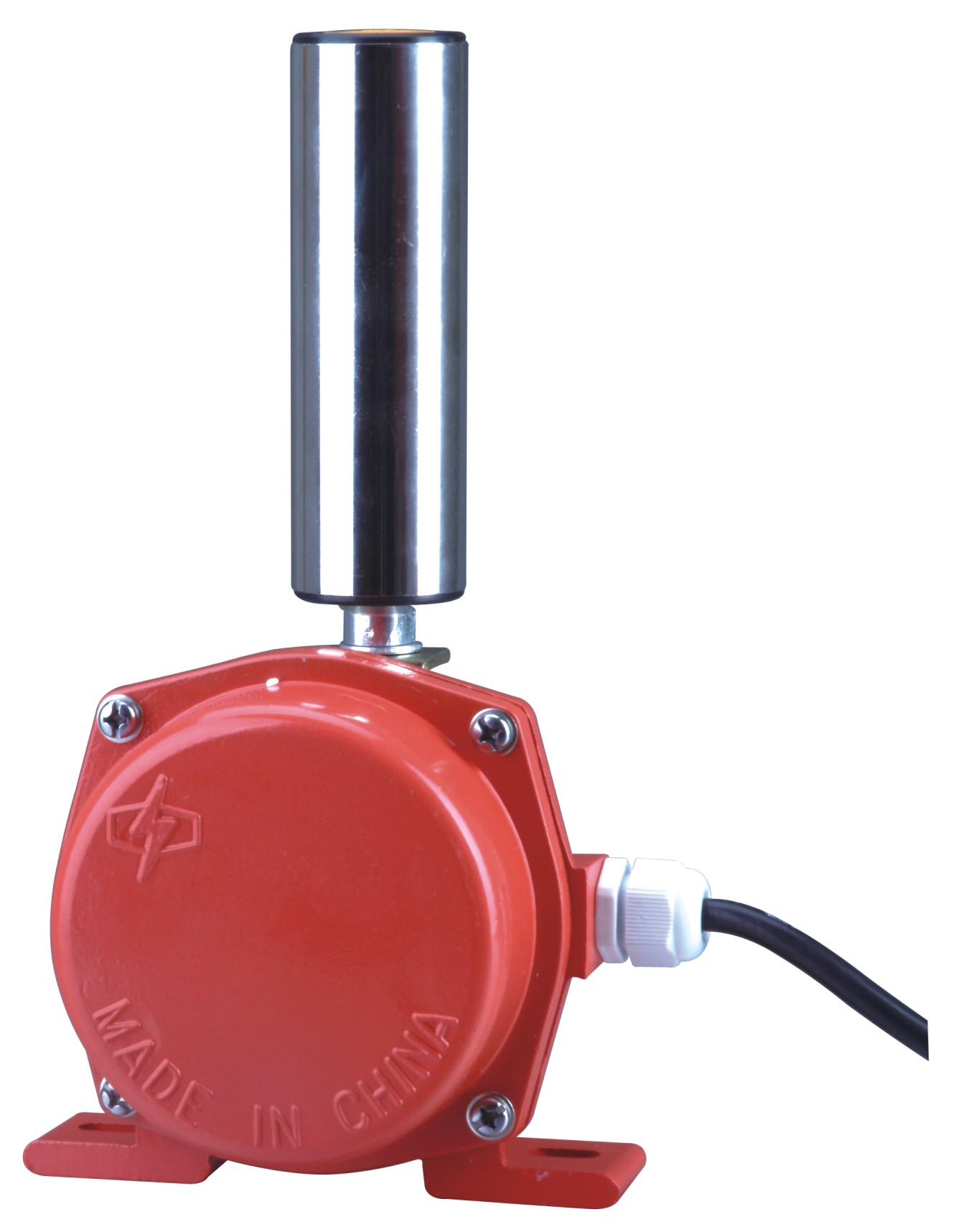

产品名称：PB-1045，PL10-2D两级跑偏开关

产品型号：PB-1045，PL10-2D

所属类别：两级跑偏开关 > 跑偏开关

PB-1045，PL10-2D两级跑偏开关，AC380V IP65

PB-1045，PL10-2D两级跑偏开关动作角度10°极限角度45°，IP65,常开，常闭各2对触点

工作原理说明：
PB-1045， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，PL10-2D两级跑偏开关为全新设计之安全控制设备，用于检测输送皮带运行过程中发生扭曲、过载偏离机架中心线的故障。有效防止因输送带跑偏造成的撒料、过负载损坏机械、人员伤亡等事故。

  当输送带设备运行时，有过载、重心偏移或输送带扭曲等，造成输送带偏离正常轨道， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，输送带挤压旋转臂，驱动精密凸轮触动微动开关使发出报警信号，旋转臂相对垂直位置摆动20B，输出报警信号；摆动35B，输出停机信号。
规格参数：
 接点容量： 15A, 125/250 Vac 1/2A 125 Vdc SPDTx2
动作拉力： 3.4~5.4N.m (0.35~0.55kgf.m)
复位方式：自动复归
环境温度： -20~60℃
 防护等级： IP67
外壳材质： ADC烤漆

工作原理

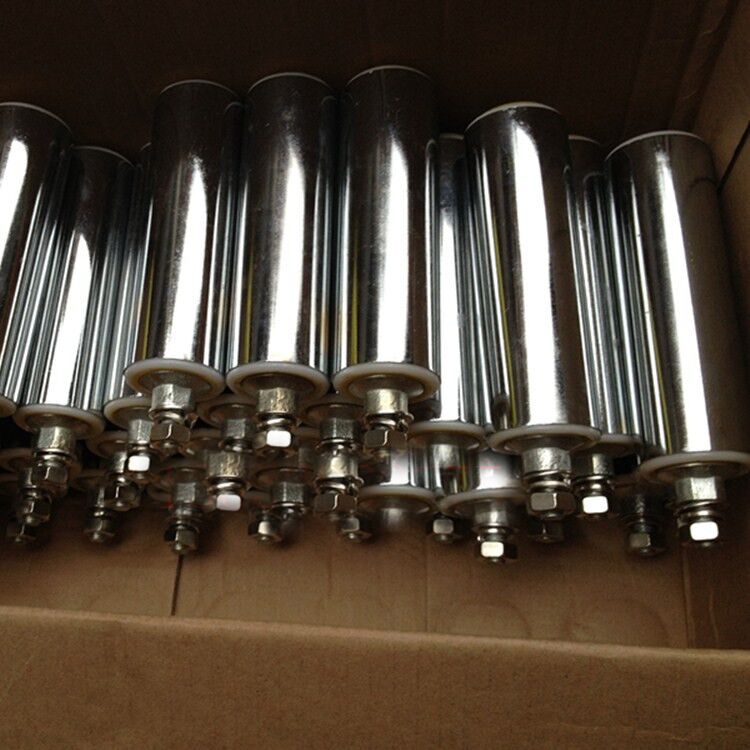

PB-1045，PL10-2D两级跑偏开关采用立辊式测偏结构，利用胶带跑偏时产生的横向位移磨擦挤压跑偏开关立棍，使立辊自转并偏转，当立辊偏转到1级动作角度时开关动作断点动作，发出1级跑偏报警信号。此信号可接于报警用的灯、铃等。当立棍继续偏转至2级动作角度时，跑偏开关动合触点闭合，输出跑偏停机信号，实现自动停机。当胶带机恢复正常运作后，跑偏开关同时自动恢复到安装时的初始状态。
