产品名称：ROS-2D两级跑偏开关Romsey

产品型号：ROS-2D、HFKRT1-20-35

所属类别：两级跑偏开关 > 跑偏开关

防偏开关（Romsey）ROS-2D防偏开关-拉姆齐开关

ROS-2D防偏开关是检测输送机皮带跑偏量的传感元件，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。

技术规格

接点容量：2个SPDT 400V / 10A

锁定角度：1级10℃，2级30℃

动作张力： 5-8 Kg

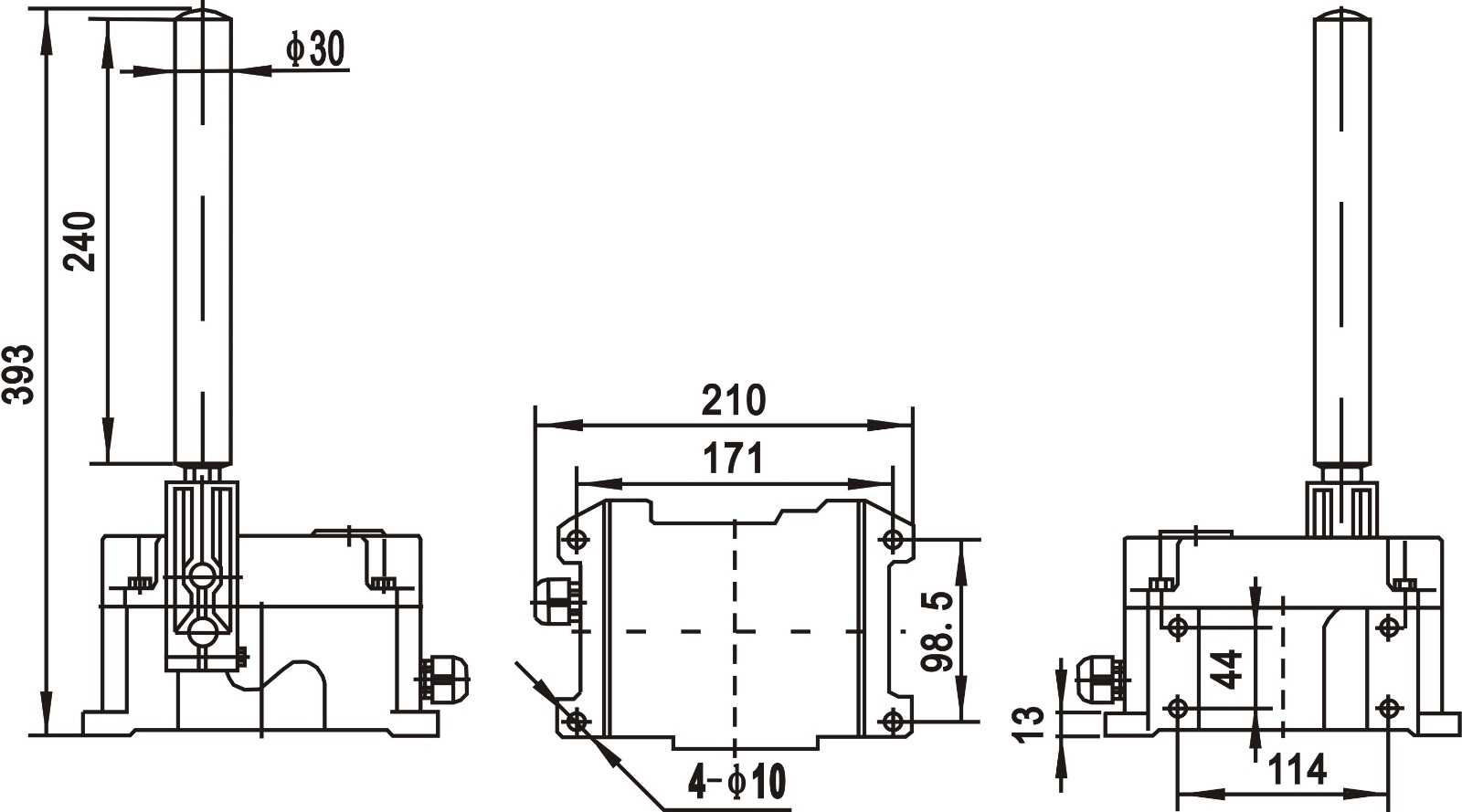

外形尺寸：190(L0 X 135(W) X 109(H)mm 拉线杆长 389 mm

壳体：NEMA-4 防风雨，2个螺丝孔3/4“ -14NPT

环境温度：-20℃- +80℃

皮带跑偏时，皮带推动动作臂偏转，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，触动微动开关动作，发出报警信号。如果继续偏离到设定的停机位置，触动另一组触点，输送机就会保护性停机。

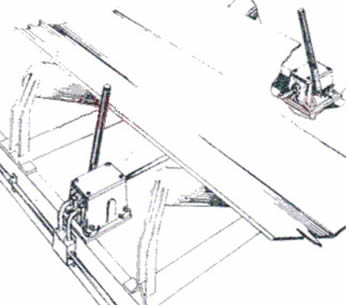

防偏开关通常安装在距输送机头部或尾部0.3-2m的地方，通常在输送机两侧成对安装，可固定在输送机纵梁的顶部或底部，动作杆距皮带边缘距离约25～75mm。

应用范围

常规皮带输送机，包括平皮带输送机和槽形皮带输送机

地下、索道支撑皮带输送机

轮船装卸系统

平皮带输送机

堆取料输送机

起重机/挖掘机起重臂限位

裙边给料机/输送机

重型限位开关

产品特点

通用的结构设计可装在输送机纵梁顶部或底部。

坚固的铸铝外壳，防护标准IP67。

整体式盖板，易于接线及调整。

不需拆掉动作杆，就可拆除后面的机壳。

动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒。

动作杆法向角调节范围为±22.5度。

促动杆可双向动作，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，便于在输送机两侧对称安装。

防偏开关标准设定为法向角为10度时，报警触点动作，法向角为20度时停机触点动作。

广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
