产品名称：GX-B1跑偏开关，两级跑偏开关

产品型号：GX-B1

所属类别：两级跑偏开关

发布时间：2014-05-26

已获点击：337

详细说明

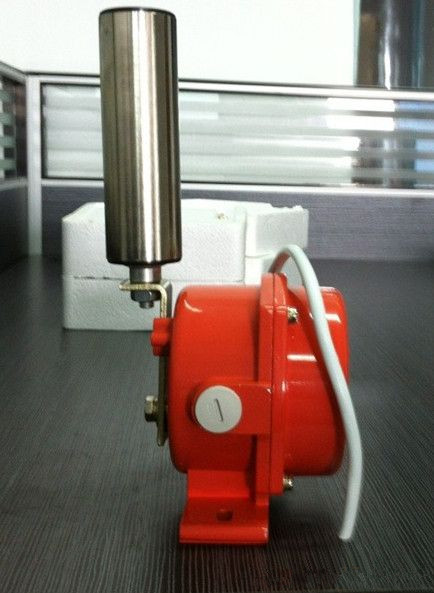

GX-B1跑偏开关，两级跑偏开关

一、产品简介

   GX-B1跑偏开关，又称防偏开关， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，用于皮带跑偏检测，主要应用在：常规皮带输送机、裙边式给料机、输送机、地下、索道支撑皮带输送机、重型极限开关、堆料/取料系统、起重机、挖掘机起重臂限位、轮船装卸系统、水平给料机等。

二、工作原理

跑偏开关固定定输送机皮带支架上，动作杆靠杆皮带一侧，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，当皮带跑偏时，迫使动作杆偏离，触动报警微动开关。如果继续偏离，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，触动别一组触点，输送机就会保护性停机。

三、产品特点

引进美国技术，关键零部件进口；

两级动作，第一级报警，第二级紧急停机；

绶用的外形设计，即可安装在输送机纵梁顶部，也可安装在其两侧；

坚固厚实的铸铝外壳，适合工业环境应用；

整体式盖板设计、使得安装接线非常方便；

无须拆除动作杆，即可打开盖板。

四、技术参数

输出触点：两组IPDT,10A/500V；

动作角度：第一级10度，第二级20度；

作用力;3-4kg;

动作杆距皮带边缘安装距离：25-75mm;

出线接口螺纹：3/4 NPT,两个；

防护等级：IP67,适合室外安装。
