产品名称：GX-B1两级跑偏开关

产品型号：GX-B1

所属类别：两级跑偏开关 > 跑偏开关

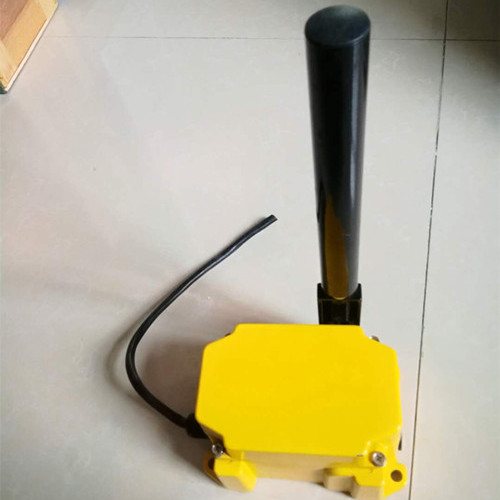

GX-B1两级跑偏开关

一、产品简介

GX-B1两级跑偏开关，又称防偏开关，用于皮带跑偏检测，主要应用在：常规皮带输送机、裙边式给料机、输送机、地下、索道支撑皮带输送机、重型极限开关、堆料/取料系统、起重机、挖掘机起重臂限位、轮船装卸系统、水平给料机等。

二、工作原理

跑偏开关固定定输送机皮带支架上，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，动作杆靠杆皮带一侧，当皮带跑偏时，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，迫使动作杆偏离，触动报警微动开关。如果继续偏离，触动别一组触点， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，输送机就会保护性停机。

三、产品特点

引进美国技术，关键零部件进口；

两级动作，级报警，第二级紧急停机；

绶用的外形设计，即可安装在输送机纵梁顶部，也可安装在其两侧；

坚固厚实的铸铝外壳，适合工业环境应用；

整体式盖板设计、使得安装接线非常方便；

无须拆除动作杆，即可打开盖板。

四、技术参数

输出触点：两组IPDT,10A/500V；

动作角度：级10度，第二级20度；

作用力;3-4kg;

动作杆距皮带边缘安装距离：25-75mm;

出线接口螺纹：3/4 NPT,两个；

防护等级：IP67,适合室外安装。

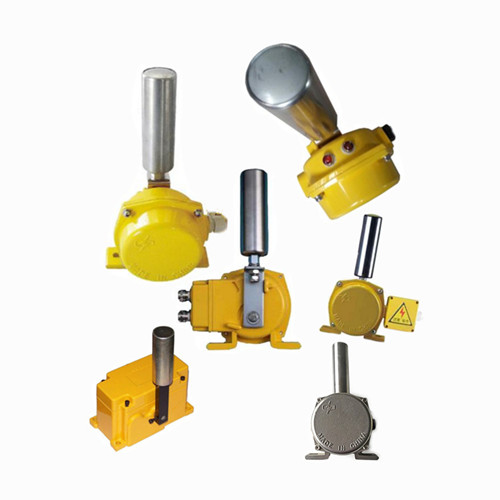

两级跑偏开关型号大全

GX-B1、SMS-KPP-02

SMS-KPP-01、DPP-LJ2

GHLS-10-45、NKPK-10-45

GHLS-10-45、DQK2-15A-30B
