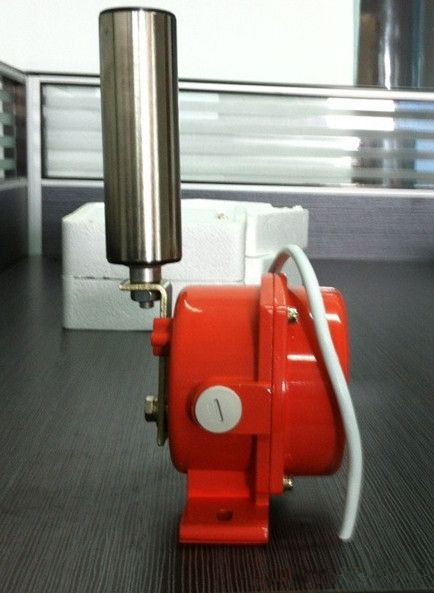

产品名称：PNS-II跑偏开关,PNS-I两级跑偏开关

产品型号：PNS-II、PNS-I

所属类别：两级跑偏开关

详细说明

PNS-II跑偏开关,PNS-I两级跑偏开关

简介

PNS-I型压铸铝两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。
能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

 用途

广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

工作原理

PNS－II型无触点跑偏开常工作时，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现与工艺要求不符的错位、跑偏现象时，档轮被皮带的推力不断向外位移，使联系在档轮底部的检测片随着档轮的位移而向光电偶合器方向转动，使其进入感应头的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，电路阻断，向微机控制系统发出报警信号或直接迫使运行中的电动机立即停车（现场联锁），保护设备安全。

 特点

1、普通跑偏开关属机械接点式跑偏开关，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，因受外界环境(如粉尘、水汽、腐蚀性气体等)影响而极易损坏机械接点的动、静触头。

PNS－II型无触点跑偏开关工作时能够达到无接触、无磨损、全封闭的工作条件，故而产品使用寿命长，并特别适用于粉尘浓、潮气大、腐蚀性强、易燃、易爆的各种恶劣工作场所，具有其它普通拉绳开关所无法比拟的优越性。克服了普通跑偏开关所普遍存在的使用寿命短、适用场所局限性大、性价比低等多种问题。

2、PNS－II型无触点跑偏开关可由中间继电器发出开关量信号，经过处理可实现现场设备联锁控制或给微机控制系统的计算机发出报警信号，方便实现工厂自动化控制。

3、PNS－II型无触点跑偏开关选用精工细做的机械部件和先进可靠的无触点式光电偶合器组合而成。

4、本产品体积小、重量轻、寿命长、全封闭、免维护且性价比高、安装方便，特别适用于生产环境恶劣的场所

 技术参数

工作电压：220VAC±15%   负载电流：≤5A
绝缘电阻：＞500MΩ   输出信号：开关量信号
环境温度：-20℃~+60℃   环境湿度：＜90%
重    量：2Kg   防护等级：IP66
复位方式：自动复位   响应时间：＜2mS
控制触点容量：220V/5A   动作力：50±10N
PNS-II点跑偏开关,PNS-I两级跑偏开关
