产品名称：皮带欠速开关ESPB-03-WSN

产品型号：ESPB-03-WSN

所属类别：欠速开关

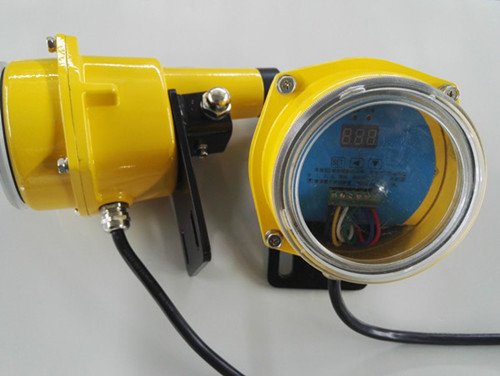

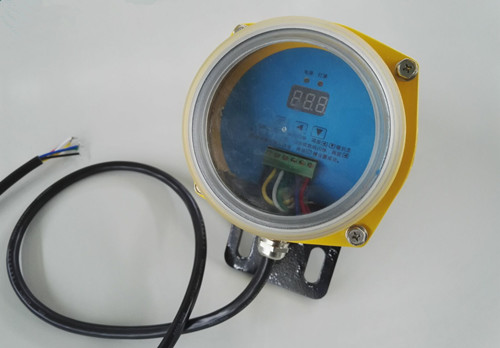

皮带欠速开关ESPB-03-WSN 卓信电气速度开关

本开关采用感应式非接触检测，用于皮带欠速保护，适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业。

皮带欠速开关ESPB-03-WSN寿命长、维护费用低两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。

应用范围：用于各种输送机打滑、异常低速，过负载之监控 保护。 1 连锁线路时可组成顺序启动或停止。 1 常使用机械：榖仓煤仓等所用之斗式提升机 与皮带输送机等。

皮带欠速开关ESPB-03-WSN规格参数：
转速测量范围 : 0~999 rpm
监控设定点 : 1~999 rpm
警报条件 : 转速过低、停止、停 电
开机延迟时间 : 3~30秒可切换，
最小变动量3秒
接点容量 : 5A/250Vac, 5A/30Vdc
模拟输出 : 4~20mA (0~100 /0~200 / 0~500 / 0~1000 rp m可切换)
供应电源 : 85~265Vac 消耗功率 : 6VA. 工作温度 : -20℃~70℃
外壳材质 : 铝合金烤漆
外壳防护等级 : IP67
入线口接头 : 1/2"NPT X 2孔

皮带欠速开关ESPB-03-WSN工作原理：速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，使出来与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器重的继电器动作输出控制信号，速度可任意调节。

安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，触轮距胶带边缘200-300mm

感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）

注：有些输送机从动轮无法安装的，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，在安装好开关后，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯
