产品型号：HQRLS-1000mm
发布时间：2019-10-08
已获点击：21
详细说明

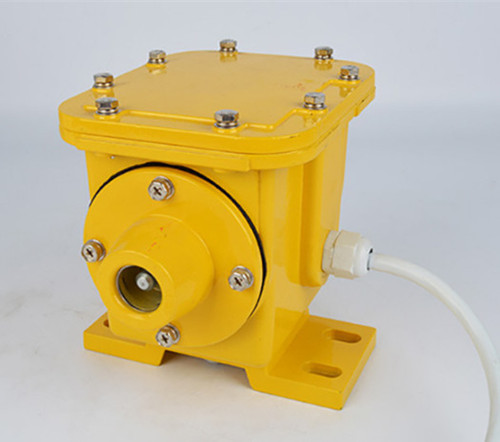

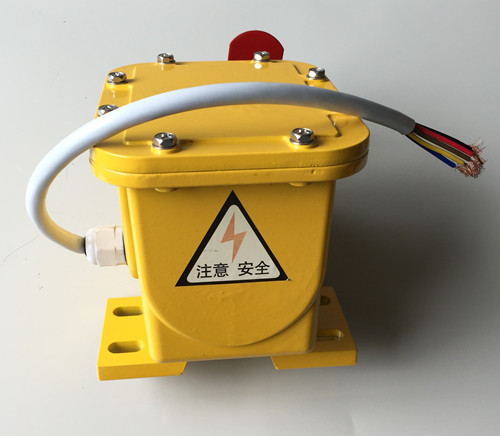

纵向撕裂开关HQRLS-1000mm
防撕裂开关，简单实用，皮带输送保护装置！在皮带出现由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂 开关能给监视人员提供报警信号或 关掉输送机。本系列检测器可以对胶带运行进行连续监测，当纵向撕裂故障出现时，能及时发出停机信号，防止故障扩大。
工作原理 ：
纵向撕裂检测器由感知器和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，当按下此钮时，可模拟撕裂故障，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，检验控制系统的工作。
纵向撕裂开关HQRLS-1000mm使用条件：
1. 海拔高度低于2000m
2.环境温度：-35℃—+60℃
3. 相对湿度：不大于95％
4. 防护等级：IP65
5. 供电电源：电控箱AC220V 50Hz
6. 输出接点数量：一组转换触点
7. 输出接点容量：AC220V 5A
8. 绝缘电阻：≤20MΩ
9. 绝缘电压：AC1000V试验1分钟
详细说明
技术参数：
开关触点数量：2常开、2常闭
开关触点容量：AC 380V 3A
控制箱供电电压：AC 220V 50HZ
防 护 等 级：IP65
复 位 方 式：手动按钮复位
使 用 环 境：工作温度：－30～+40℃ 相对湿度：≤90%（25℃时）
HQRLS-1000纵向撕裂开关
限位开关MR441-11y-t
行程限位开关T4D064-21y-r
接近开关KG5-SL2
磁感应开关CT10-V40A120F
接近开关TL10-30A3PF
拉绳开关型号:DLX-K2/D-LED 450V 15A
跑偏开关 型号:DPP-K2/J-LED 450V 15A
阻旋式料位开关RCKG-304-220-500
发电红外线打滑检测仪传感头TSJC-3
，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。传真：0537-2228358
