产品名称：DB-100纵向撕裂保护装置

产品型号：DB-100

所属类别：撕裂开关 > 撕裂保护装置

详细说明

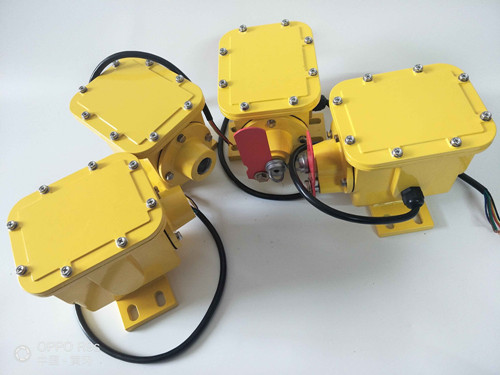

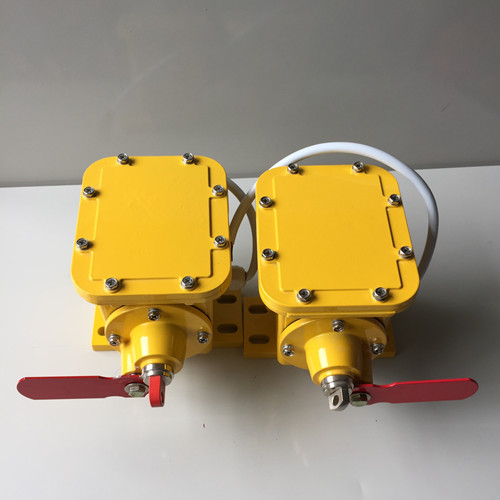

DB-100纵向撕裂保护装置

纵向撕裂保护开关DB-100用于检测输送带本身，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，当皮带输送机入料存在锐器，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，使输送带从中间撕裂时自动报警并紧急停机。

DB-100型撕裂保护装置成对安装在皮带的两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端固定在支撑托架上，另一端连接在撕裂开关上的一个弹簧球上。两段线绳在皮带下面形成了一个闭合的回路。在皮带出现撕裂、戳破、绞结处损坏或锐利物凸出皮事时，撕裂开关能给监视人员提供报警信号或关掉输送机。因为线绳的脱离，它把弹簧球拉出底座，引起两个微动开关发出报警或关掉输送机。

纵向撕裂保护装置DB-100特点

结构简单牢固，不需维护。

铸铝外壳带防护层。

整体式闰板，易于接线。

大容量微型触点。

作用力只需0<0.9kg即可触发开关。

山东卓信电气公司生产的纵向撕裂开关型号：

YPSL-A，YPZLD-10A

DB-100，JZL-K、

SR-80，TLZX-b

UZK-10，UZK-11

UZK-300，XTD-ZL-B

ZXK-1，ZXK-2

ZL-K，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，HZX

ERT-100，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，YHDL-2

YHZL、ZL-A

ZL-B、YHZL-2

SL-A、SL-B

纵向撕裂保护装置DB-100主要技术指标

DB-100型，2个SPDT微型开关，NEMA4壳体；1’’NPT导线开口（标准型有两个，防爆型一个）。

外部零件用不锈钢制作。

开关额定值为20A/125，250或480V交流。开关可根据需要接成常开或常闭形式。
