产品名称：纵向撕裂检测器DSL1-A

产品型号：DSL1-A

所属类别：撕裂开关 > 撕裂检测器

详细说明

纵向撕裂检测器DSL1-A

撕裂开关用于带式输送机胶带纵向撕裂的保护。感知器安装在胶带下面，在胶带被异物划漏，破损情况下告警，胶带纵向撕裂属于恶性事故，任其发展将造成严重损失。

型号及含义

工作原理
纵向撕裂检测器DSL1—A/B（感知器）由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有自锁和延时功能。
控制箱面板设有报警指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出报警和停机信号。
该装置具备以下特点：

（1）安装方便；
（2）控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围1~5s；
（3）检测元件感知器密封性较强，可在恶劣条件下使用；
（4）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂报警功能。

主要技术参数及指标

定货须知
（1）定货注明产品名称、感知器型号、数量；
（2）本产品配有安装支架，可单独定货。定货时请注明输送机型号、带宽、托辊直径及槽角。

安装与接线

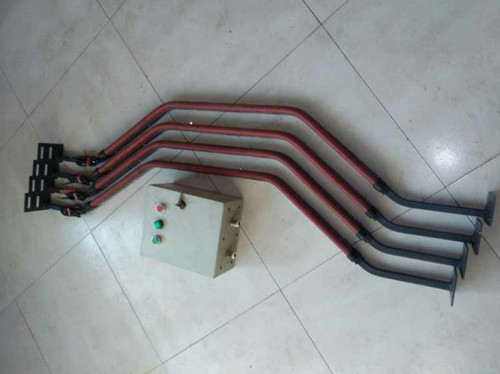

JDSL1系列纵向撕检测器由控制箱和感知器组成，控制箱为户外型，外型尺寸见图1。

图1控制箱外行尺寸
      一台控制箱可与4~6个感知器配套使用。感知器外形见图2、图 3。

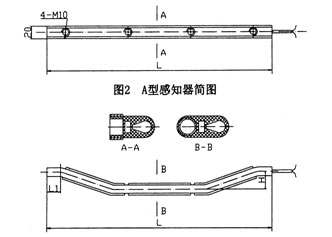

5.1  JDLS1—A型感知器如图2示，此感知器呈长条形结构，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，可安装在平行拖辊的带式输送机受料点，监测输送带的撕裂事故。亦可安装在溜槽底部出料口处，见图4。用于监测物料在输送过程中溜槽出料口与输送带之间物料堵塞事故，发出事故信号。

5.2  JDSL1-B型感知器如图3示,此感知器呈槽形结构,适用于槽形带式输送机,安装在输送机承载输送带下面,主要监测因物料穿透输送带所致的撕裂事故,发出事故信号,从而达到防止或减少输送带撕裂。
注：A、B型感知器可共用1个控制箱。

5.3  感知器的安装

（1）A型感知器可安装在卸料溜槽出料口处时，见图4。在出料口上部自制简易铰接活动门（宽700×高400×厚8mm），通过铰接固定在溜槽出料口上部。溜槽开口尺寸为（宽600×高400mm），活动门高度应不影响物料运输。在活动门外20~30mm处安装A型感知器，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，A型感知器固定在现场自制的机架上。当溜槽堵塞时，物料挤压活动门，触动感知器发出停机信号。

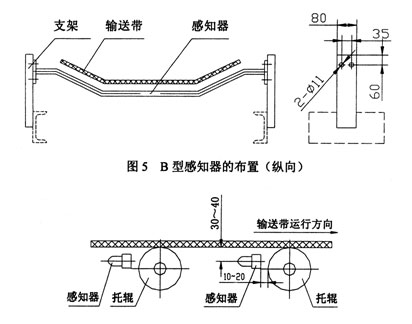

（2）、B型感知器为槽型，应安装在带式输送机落料点缓冲托辊之间。见图5、6。
