产品名称：江苏卓信电气纵向撕裂开关DSL1-A

产品型号：DSL1-A

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

江苏卓信电气纵向撕裂开关DSL1-A

输送带纵向撕裂开关为胶囊式，当输送带发生撕裂事故时能可靠的发出报警信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。

工作原理及性能 ：

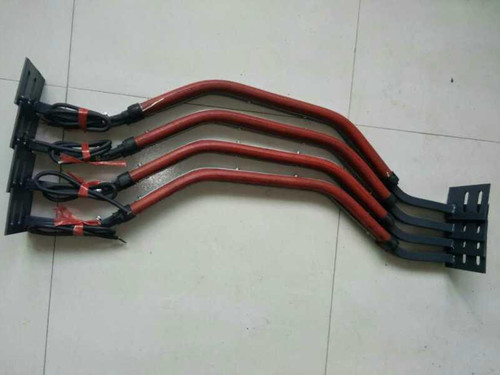

DSL系列纵向撕裂开关是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，结构特点 1、机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。 2、机内开关采用常闭型、若带速低于80%既可跳闸或停机。 工作原理 当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。其计数值与预置数比较，判断胶带的带速，即:正常速度、打滑或超速等等。同时执行电路输出相应的开关信号。，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，输送到控制箱指令系统，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，发出报警和停机信号。
A型纵向撕裂监测装置还可以安装在溜槽出料口与输送带之间，因物料堵塞而挤压安装在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有自锁和延时功能，从而避免和减少撕裂事故的发生。

该装置具备以下特点：
（1）安装使用方便，监测灵敏度高。
（2）控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围为1～5s；
（3）检测元件感知器密封性较强，可在恶劣条件下使用；
（4）控制箱面板设有自校按钮，按下自校按钮时，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，可模拟现场故障，实现上述撕裂报警功能。

江苏卓信电气纵向撕裂开关DSL1-A技术参数

主要技术指标：
型   号 DSL—A DSL—B
开关触点数量 2常开、2常闭
开关触点容量 AC 380V   3A
控制箱供电电压 AC 220V  50HZ
防护等级 感知器：IP65 ；控制箱：IP54
复位方式 手动按钮复位
使用环境 工作温度：－30～+40℃
相对湿度：            ≤90%（25℃时）

安装：

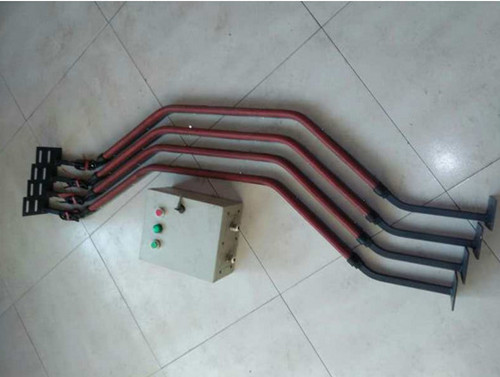

ZL系列纵向撕裂检测器由控制箱和感知器组成，控制箱为户外型。一台控制箱可与4～6个感知器配套使用。
定货须知：
（1）定货注明产品名称、感知器型号、数量；一般供货为1控制箱、4感知器；
（2）本产品安装支架，可单独定货。定货时请注明输送机型号、带宽、托辊直径及槽角。
