产品名称：纵向撕裂检测器MYSL-I

产品型号：MYSL-I

所属类别：撕裂开关 > 撕裂检测器

详细说明

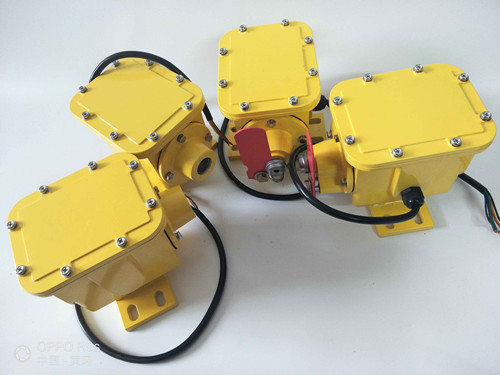

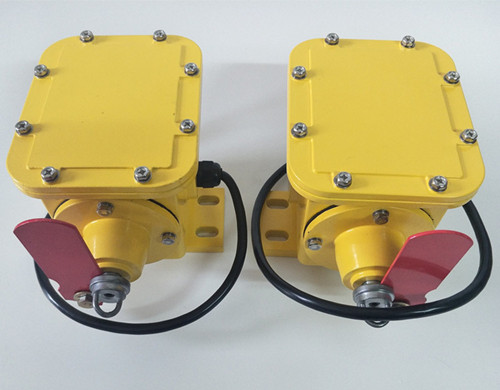

纵向撕裂检测器MYSL-I

在输送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两侧，由两段乙浠外套 的航空钢丝绳连接起来。

航空钢丝绳的一端固定在支撑托架上；另一端连接在撕裂开关的拉环，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬 吊下来、扫落到航空钢丝绳时，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，航空钢丝绳拉动撕裂开关拉环使其动作，撕裂开关发出警报信号或停机信号。

纵向撕裂检测器MYSL-I 技术参数

环境温度

 -30℃～+60℃

相对湿度

 不大于85%

工作电压

 AC 220V

触点容量

 380V 5A

触点数量

 2组Z-15GW22-B型微动开关

产品样式

 手柄式

动 作 力

 5KG

可 靠 性

 ＞106

防护等级

 IP65

参考重量

 2.8KG

纵向撕裂检测器MYSL-I 手柄式【TUERKE/山东卓信】

皮带纵向撕裂开关结构特点

结果简单、牢固、不需要经常维护。 带防腐层的铸铝外壳重载微型开关触点灵敏度高，作用力只需0.9Kg即可触发开关带自锁功能，方便维护。

皮带纵向撕裂开关安装要求：撕裂开关设置在受料段胶带下，缓冲托辊之间，按上安装支架和斯裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢，安装好二只撕裂开关和挂上两条拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的园孔待用，收紧双方支架中间孔内的拦索，然后扣死索扣，再在30°弯角处，把两条拦索扣在一起，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，但不能扣死要活动。胶带在荷载下沉时要与缆绳保持5-10mm间距即可。

皮带纵向撕裂开关使用特点：本套开关在外力为≥2.0kg作用下，即可动作，或撕裂的皮带悬吊下来，扫落一条或两条覆塑钢丝绳时，开关即探测出故障。由于线绳的受力作用，它把拉环轴向外拉出，使自锁手柄向上弹起，结构特点 1、机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。 2、机内开关采用常闭型、若带速低于80%既可跳闸或停机。 工作原理 当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。其计数值与预置数比较，判断胶带的带速，即:正常速度、打滑或超速等等。同时执行电路输出相应的开关信号。，这时机内两个微动开关发出报警或关停输送机。故障排除后将自锁手柄往下轻按使机内的凸轮轴复位待开机。本套开关提供两常开，两常闭供用户在使用中选择。
