产品名称：GDZL-B钢绳式纵向撕裂保护装置

产品型号：GDZL-B

所属类别：撕裂开关 > 撕裂保护装置

详细说明

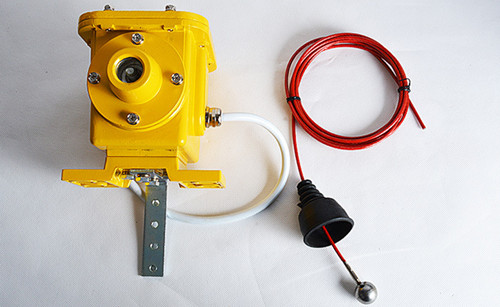

GDZL-B钢绳式纵向撕裂保护装置

用途：

在皮带出现撕裂、戳破、绞结处损坏或者锋利物突出皮带时，撕裂开关能给监视人员提供报警信号或关掉输送机。撕裂开关应该成对安装在机头、机尾及有溜槽下料口附近的皮带两侧，由两段钢丝绳连接。绳的一端固定在支撑架上，另一端连接在撕裂开关的摇臂上。两段钢丝绳在皮带下方形成一个闭合回路，当有物体或撕裂的皮带悬下来扫到一条或两条钢丝绳时，拉动撕裂开关摇臂，使开关动作发出报警或停机信号，处理完故障之后，开关自动复位。

GDZL-B钢绳式纵向撕裂保护装置技术参数：
1.输出触点：1常开1常闭
2.触点容量：AC/380V/5A
3.输出延时：0.6S
4.功率： ≤30W
5.通讯接口：RS485地址编码终端器（用户选配）
6.防护等级：IP65
7.通讯距离：双绞线1.2公里，光缆50公里

GDZL-B钢绳式纵向撕裂保护装置 撕裂检测器

工作原理

在传送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时，撕裂开关能给监视人员提供警示信号或关闭输送机。撕裂开关成对安装在传送带两测，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端带有钢球插入撕裂开关的定位槽内，两段航空钢丝绳在传送带下形成一个监控面，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，航空钢丝绳脱离撕裂开关壳体，避免胶带上的撕裂部分或凸出物料在拉动钢丝绳时造成撕裂开关或安装支架的破坏。钢丝绳脱离撕裂开关体后，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，撕裂开关输出开关信号（并琐定动作状态）该开关信号可供程控系统或停机用。当事故排除后，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，再次将钢球插入撕裂开关的定位槽后，开关复位。

结构特性

1.结果简单、牢固、不需要经常维护。

2.带防腐层的铸铝外壳

3.重载微型开关触点

4.灵敏度高，作用力只需0.9Kg即可触发开关

5.带自锁功能，方便维护。
