产品型号：DB-100L-EX-PL50
详细说明

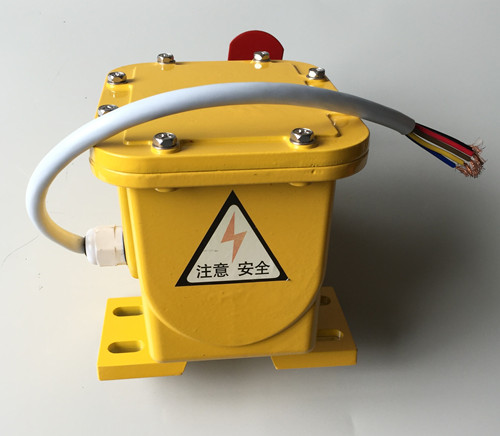

防爆撕裂开关DB-100L-EX-PL50
简介：
主要用在输送带出现撕裂、戳破、交界处损坏或锐利物凸出时,撕裂开关能给监视人员提供报警信号或关闭输送机结构为滚珠式和手柄式。
DB-100L-EX-PL50防爆撕裂开关产品配置数据如下：
结构为：手柄式/球头式
触点：1组NONC
触点量：AC220V/380V/127V
DB-100L-EX-PL50防爆撕裂开关结构说明：
1.结构简单牢固、不需维护 2.铸铝外壳带防护层 3.整体式盖板,易于接线 4.大容量微型触
DB-100L-EX-PL50撕裂开关工作原理:
成对安装在输送机皮带两侧,由两段乙烯外套的航空钢丝绳连接起来。绳的一端yong久固定在支撑托架上,另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路,当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时,即探测出故障。因为线绳的受力作用下,它把拉环轴向外拉出却使自销手柄向上弹起,此时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按,是机内的凸轮轴复位待开机。
DB-100L-EX-PL50防爆撕裂开关使用说明:
1.撕裂开关设置在受料段胶带下缓冲托辊之间。
2.按上安装支架和撕裂开关,撕裂开关的拉环要与胶带边缘同高,若高度不够可在支架下加上垫铁或槽钢,测好高度后再把支架与支座焊牢。
3.挂上拦索:一端穿过撕裂开关的拉环用索扣扣死,另一端穿过对方撕裂开关支架中间的圆孔待用。
4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起,但不能扣死要活动。
5.收紧双方支架中间孔内的拦索然后扣死索扣。
6.拦索的松紧:一般作用在0.9kg即可触发开关为宜。
7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。
