产品介绍







产品名称：BSZL-6120防爆撕裂保护开关

产品型号：BSZL-6120

所属类别：撕裂开关 > 防爆撕裂开关





详细说明



BSZL-6120防爆撕裂保护开关

BSZL-6120系列防爆纵向撕裂监测装置为胶囊式，当输送带发生撕裂事故时能可靠的发出警报信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。





主要用途及适用范围

带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，给国家财产带来重大损失。

BSZL-6120防爆撕裂保护开关技术参数

主要技术指标

开关触点数量：1常开 1常闭

开关触点容量： AC380V 3A

控制箱供电电压：AC220V 50HZ

防护等级：IP65

复位方式：手动按钮复位

使用环境：工作温度：-30~+40-℃

相对湿度：≤90%（25℃时）

工作原理及性能

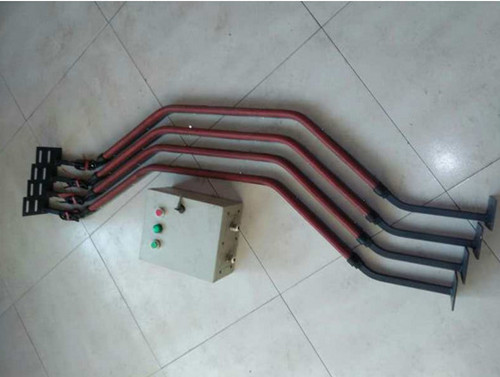

BSZL-6120系列防爆纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，发出停机信号。控制线路具有自锁和延时功能。

控制箱面板设有报警指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出报警和停机信号。





该装置具备以下特点：

（1）安装方便；

（2）控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围为1~5s；

（3）检测元件感知器密封性较强，可在恶劣条件下使用；

（4）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂报警功能。

HQDZM-1216GK/A双向拉绳开关IP67

光显式XDT-A-3KG7F跑偏开关

光显式XDT-A-3KG6H拉绳开关

FPKG-00两级跑偏开关

磁性开关CS1-B8、CS1-B8X

气缸磁性开关CS1-B8N、CS1-B8P

防爆跑偏开关BLPT-6230

防爆打滑检测器BSDH-6200

防爆速度检测器BSSD-6110

防爆纵向撕裂开关BSZL-6210

，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。
