产品名称：ZL系列防爆纵向撕裂保护装置

产品型号：ZL-B-II-2000

所属类别：撕裂开关 > 撕裂保护装置

详细说明

ZL系列防爆纵向撕裂保护装置ZL-B-II-2000mm带宽概述：

撕裂开关成对安装在皮带的两侧，由两段乙烯外套的 钢丝绳连接起来。绳的一端永久固定在支撑托架上，另一端连接在撕裂开关上的一个弹簧球上。两段线绳在皮带下面形成了一个闭合的回路。当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，即探测出故障。因为线绳的脱离，它把弹簧球拉出底座，引起两个微动开关发出报警或关掉输送机。

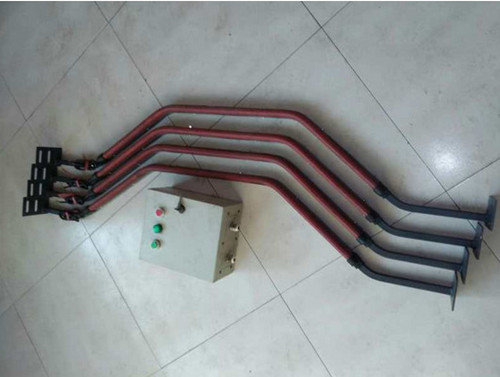

ZL系列防爆纵向撕裂保护装置ZL-B-II-2000

工作原理:

成对安装在输送机皮带两侧,由两段乙烯外套的航空钢丝绳连接起来。绳的一端永久固定在支撑托架上,另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路,当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时,即探测出故障。因为线绳的受力作用下,它把拉环轴向外拉出却使自销手柄向上弹起,此时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按,是机内的凸轮轴复位待开机。

ZL系列防爆纵向撕裂保护装置ZL-B-II-2000技术参数：

1.海拔高度低于2000m
2.环境温度：-35℃—+60℃
3.相对湿度：不大于95％
4.防护等级：IP67
5.供电电源：电控箱AC220V 50Hz
6.输出接点数量：一组转换触点
7.输出接点容量：AC220V 5A
8.绝缘电阻：≤20MΩ
9.绝缘电压：AC1000V试验1分钟
10.可靠性：1000000次

 供电电源：电控箱AC220V 50Hz

检测方法:红外光源
检测器数量：一个控制箱可控制1～4个检测器。
输出触点数量： 一组常开、一组常闭
倾角：10～45°可调。
触点容量：AC380V 5A
防护等级：控制箱IP65
复位方式：手动按纽复位
输出控制信号延时范围：1∽10s可调

 山东卓信传感科技有限公司是煤矿胶带输送保护电器装置专业化定点生产企业。全国最可靠的胶带输送保护电器生产厂家。生产历史悠久，品种齐全，技术研发力量雄厚。具有雄厚的生产规模，完整的质量保体系，严格按输送保护保护有关标准生产，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，产品销往全国，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，并每年有30%左右的产品出口到国外。

  坚持质量di一是我厂的宗旨，凭着稳定的产品质量及良好的售后服务，赢得了广大客户的高度认可，使我们“TUERKE/山东卓信”牌产品在全国皮带输送保护系统享有很高的知名度，我们将一如继往地以 的质量、 的服务，诚实守信，为我国皮带输送机事业的发展做出更大的贡献。

山东卓信主营产品：接近开关，光电开关，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，磁性开关，拉绳开关，跑偏开关，打滑开关，倾斜开关，溜槽堵塞检测装置，纵向撕裂开关，料流检测器，速度传感器等。

防撕裂保护ZL-B-II-800

防撕裂保护ZL-B-II-1000

防撕裂保护ZL-B-II-1200

防撕裂保护ZL-B-II-1400

防撕裂保护ZL-B-II-1600

防撕裂保护ZL-B-II-2000
