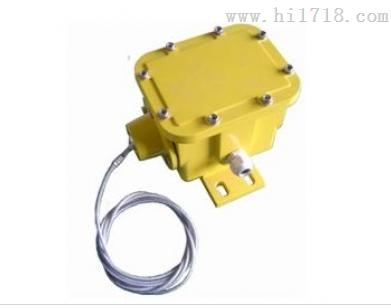

产品名称：纵向撕裂检测器SBNZX-SL(ZQ)

产品型号：SBNZX-SL(ZQ)

所属类别：撕裂开关 > 撕裂检测器

详细说明

纵向撕裂检测器SBNZX-SL(ZQ)质量可靠

纵向撕裂保护装置纵向撕裂检测器SBNZX-SL(ZQ)多少钱一台？

纵向撕裂检测器SBNZX-SL(ZQ)技术指标

1、接点容量：10A/125，250V或480V（AC）。

2、环境温度：-20 -- 60℃

3、环境湿度：≤85%

4、防护等级：IP67 壳体防尘、防腐、防雨，适合室外安装。

5、开关数量：2个常开、2个常闭 （可增加）。

6、开关可根据用户需要接成常开或常闭形式。

纵向撕裂检测器SBNZX-SL(ZQ)工作原理

SBNZX-SL(ZQ)纵向撕裂检测器在传送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两测，由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端带有钢球插入撕裂开关的定位槽内，两段航空钢丝绳在传送带下形成一个监控面，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，航空钢丝绳脱离撕裂开关壳体，避免胶带上的撕裂部分或凸出物料在拉动钢丝绳时造成撕裂开关或安装支架的破坏。钢丝绳脱离撕裂开关体后，撕裂开关输出开关信号（并琐定动作状态）该开关信号可供程控系统或停机用。当事故排除后，再次将钢球插入撕裂开关的定位槽后，开关复位。

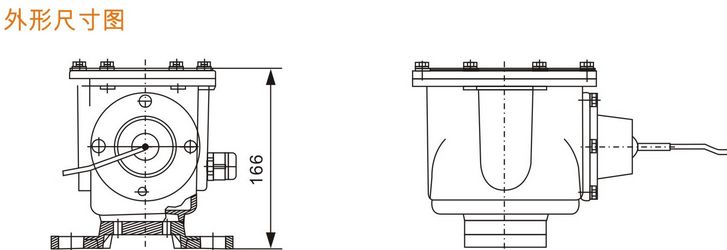

纵向撕裂检测器SBNZX-SL(ZQ)结构特性

1、结果简单、牢固、不需要经常维护。

2、带防腐层的铸铝外壳。

3、重载微型开关触点。

4、灵敏度高，作用力只需0.9Kg即可触发开关。

5、带自锁功能，方便维护。

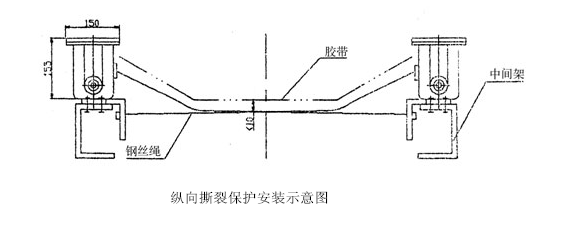

纵向撕裂检测器SBNZX-SL(ZQ)安装与调试

撕裂检测器设置在受料段胶带下缓冲托辊之间，按上安装支架和撕裂检测器。撕裂检测器的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，测好高度后再把支架与支座焊牢挂上栏索，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，一端穿过撕裂检测器的拉环用索扣死，另一端穿过对方撕裂检测器支架中间的圆孔待用安装好二只撕裂检测器和挂两条拦索。再加30度弯角处把两条拦索扣在一起。但不能扣死要活动收紧双方支架中间孔内的拦索然后扣死索扣。拦索的松紧一般作用在0.9Kg既可触发开关为宜胶带在荷载下沉时要与缆绳保持5mm～10mm即可。
