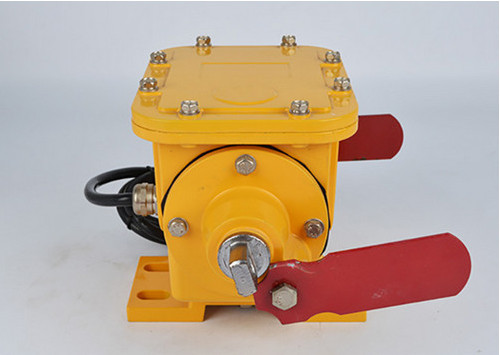

产品名称：SLKG-120-25纵向撕裂检测器

产品型号：SLKG-120-25

所属类别：撕裂开关 > 撕裂检测器

详细说明

SLKG-120-25纵向撕裂检测器

SLKG-120-25皮带纵向撕裂开关选型说明:开关输入电压AC380V/AC220V/127V/36V，防护等级:IP65触点规格2个HQJ-15GW32-C微动开关，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，动作力度5kg，山东SLKG-120-25皮带纵向撕裂开关检测器安装在输送机当输送带出现撕裂、戳破、交界处损坏或锐利物凸出时,撕裂开关能给监视人员提供报警信号或关闭输送机。

SLKG-120-25纵向撕裂检测器设备数据:

复位方式:手动复位

动行程作:20mm

极限行程:25mm

触点数量:2个HQJ-15GW32-C微动开关

动作力:5kg

触点容量:AC380V/5A

防护等级:IP65

可靠性:>106次

环境温度:-30℃~ +60℃;

相对湿度:不大于85%

SLKG-120-25纵向撕裂检测器外形设计优点:

1.结构简单牢固、不需维护 2.铸铝外壳带防护层 3.整体式盖板,易于接线 4.大容量微型触

BZL-220B纵向撕裂检测器工作原理:

成对安装在输送机皮带两侧,由两段乙烯外套的航空钢丝绳连接起来。绳的一端yomg久固定在支撑托架上,另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路,当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时,即探测出故障。因为线绳的受力作用下,它把拉环轴向外拉出却使自销手柄向上弹起,此时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按,是机内的凸轮轴复位待开机。

SLKG-120-25纵向撕裂检测器使用说明:

1.撕裂开关设置在受料段胶带下缓冲托辊之间。

2.按上安装支架和撕裂开关,撕裂开关的拉环要与胶带边缘同高,若高度不够可在支架下加上垫铁或槽钢,测好高度后再把支架与支座焊牢。

3.挂上拦索:一端穿过撕裂开关的拉环用索扣扣死,另一端穿过对方撕裂开关支架中间的圆孔待用。

4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起,但不能扣死要活动。

5.收紧双方支架中间孔内的拦索然后扣死索扣。

6.拦索的松紧:一般作用在0.9kg即可触发开关为宜。

7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。
