产品名称：皮带撕裂检测装置TYZL-B-II

产品型号：TYZL-B-II

所属类别：撕裂开关 > 撕裂保护装置

详细说明

皮带撕裂检测装置TYZL-B-II

一、撕裂开关ZL-B-II型号含义，纵向撕裂检测器、槽型感知器，带安装支架，皮带宽度1200，倾斜角度35°
二、纵向撕裂检测器用途非常广泛：电力行业，煤炭行业，建材行业，冶金行业，化工行业，食品行业等，应用于各大行业从事散料输送的各种带式输送机。
三、ZL系列纵向撕裂检测器按照皮带宽度：SCPT-200-35-II-600纵向撕裂检测器，SCPT-200-35-II-800纵向撕裂检测器，SCPT-200-35-II-1000纵向撕裂检测器，SCPT-200-35-II-1200纵向撕裂检测器，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，SCPT-200-35-II-1400纵向撕裂检测器，SCPT-200-35-II-1600纵向撕裂检测器，SCPT-200-35-II-1800纵向撕裂检测器，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，SCPT-200-35-II-2000纵向撕裂检测器等型号、规格齐全。皮带撕裂检测装置TYZL-B-II

四、ZL纵向撕裂检测仪主要技术参数：
1.防护等级：IP55

2.工作电压：AC220V50HZ

3.输出接点：1常开、1常闭一组转换接点

4.接点容量：AC220V5A

5.感知器工作位置：将感知器安装在胶带机导料槽下端之上胶带下面，每组可根据需要安装四支.
纵向撕裂传感器主要品种：SCPT-200-35-Ⅱ型：由1台控制箱带4个感知器组成，从控制箱内输出停机信号。RS型-通信接口。

380V皮带撕裂检测装置TYZL-B-II

纵向防撕裂装置 SCPT-200-35安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。
绳的一端永久固 定在支撑托架上，另一端连接在撕裂开关的拉环上。
两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。
因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。
故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

·撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。， 测好高度后再把支架与支座焊牢。
·挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。
安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
·收紧双方支架中间孔内的拦索然后扣死索扣。
·拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
·胶带在苛载下沉时要与缆绳保持5mm-10mm即可

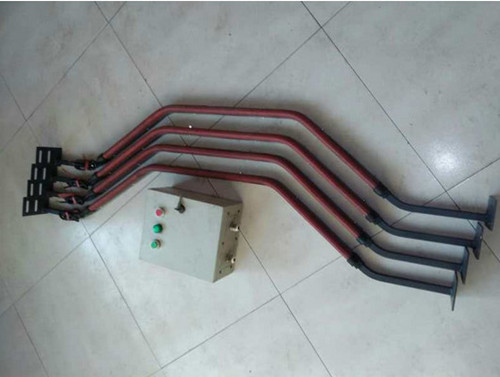

皮带撕裂检测装置TYZL-B-II图

ZL系列纵向撕裂保护装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，发出报警和停机信号。
