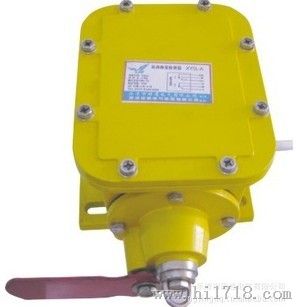

产品名称：DB-100皮带防撕裂开关，纵向撕裂开关

产品型号：DB-100

所属类别：撕裂开关

详细说明

DB-100,皮带防撕裂开关，纵向撕裂开关

ZL-B、ZL-A、撕裂开关

撕裂开关在皮带出现撕裂、戳破、绞结处损坏或锐利物凸出皮事时，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，撕裂开关能给监视人员提供报警信号或关掉输送机。
　　撕裂开关成对安装在皮带的两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永久固定在支撑托架上，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，另一端连接在撕裂开关上的一个弹簧球上。两段线绳在皮带下面形成了一个闭合的回路。当物体或撕裂的皮带悬挂吊下来，扫落一条或两条线绳时，即探测出故障。因为线绳的脱离，它把弹簧球拉出底座，引起两个微动开关发出报警或关掉输送机。
特点：
◆ 结构简单牢固、不需维护
◆ 铸铝外壳带防护层
◆ 整体式盖板，易于接线
◆ 大容量微型触点
◆ 作用力只需0-0.9kg即可触发开关
主要技术指标
▲ 2个SPDT微型开关，NEMA4壳体；11”NPT
▲ 导线开口（标准型有两个，防爆型有一个）
▲ 开关额定值为20A/125，250或480V交流。

防撕裂开关，DB-100防撕裂开关，皮带防撕裂开关，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，纵向撕裂开关
