产品名称：JYB/GDZL-Z-B，钢绳式纵向撕裂保护装置

产品型号：JYB/GDZL-Z-B、GDZL-Z-B

所属类别：撕裂开关

发布时间：2014-05-26

已获点击：469

详细说明

JYB/GDZL-Z-B，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，钢绳式纵向撕裂保护装置

型号：JYB/GDZL-Z-B、GDZL-Z-B

用途： 纵向撕裂开关在皮带出现撕裂、戳破、绞结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关掉输送机。
撕裂开关应该成对安装在皮带两侧，由两段钢丝绳连接（钢丝绳有聚乙烯外套护层）。绳的一端永久固定在支撑架上，另一端连接在撕裂开关的弹簧球上。两段钢丝绳在皮带下面形成一个闭合回路，当有物体或撕裂的皮带悬吊下来，扫落一条或两条钢丝绳时，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，弹簧球被拉出，使开关动作发出报警信号或停机信号，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，处理完整故障之后，将弹簧球擦拭干净塞进孔内继续使用。
技术参数
输出触点1常开、1常闭触点容量AC380V/5A
工作电压AC220V功率≤30W
输出延时0.6S防护等级IP67
通讯接口RS485地址编码终端器（用户选配）
通风距离双绞线1.2公里，光缆50公里
设备描述：结构简单牢固、不需维护,铝合金铸造外壳带防护层,整体式盖板，易于接线,大容量开关触点,作用力只需0.9KG即可触发开关。

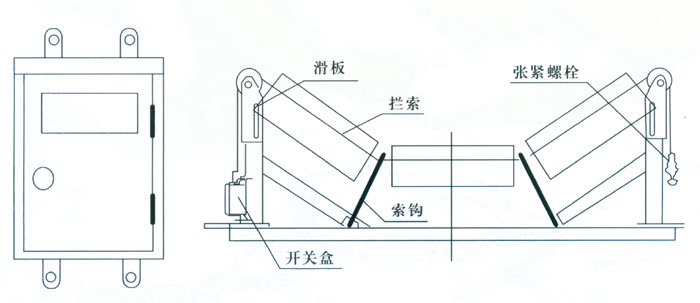

安装与接线图

JYB/GDZL-Z-B、GDZL-Z-B、XLZL-B、ZLK-I、ZLK-II、XLZL-A、纵向撕裂保护开关

JYB/GDZL-Z-B，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，钢绳式纵向撕裂保护装置
