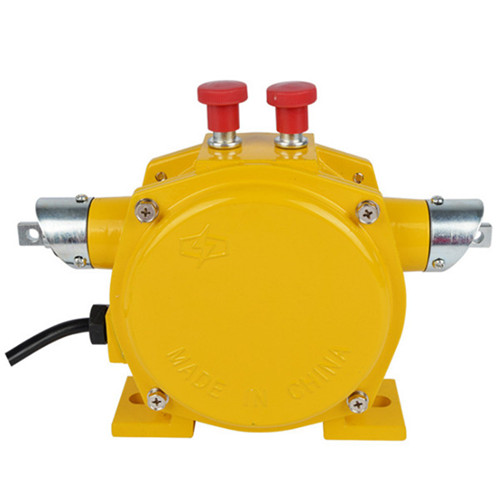

产品型号：KJT-LS-I
详细说明
一、概 述
用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。
二、技术参数
1、使用环境条件
a 环境温度-30+50℃
b 相对湿度不大于90
c 防护等级 IP65
2、主要参数见下表
型号\参数
动作
角度
极限
角度
动作力
（kg）
触点数量
触点
容量
复位
方式
可靠性
重量
（KG）
常开
常闭
KJT-LS-Ⅰ型
30°
60°
10
1
1
AC
380V
自动
≥106次
3
KJT-LS-Ⅱ型
30°
60°
10
1
1
手动
≥106次
3.5
三、结构特点 双向平衡拉绳开关KJT-LS-II 手动复位
1、本机采用铝合金铝铸造，强度较高；
2、表面采用塑料喷涂，漆膜附着力强；
3、壳体密封性能好，可在恶酷条件下工作；
4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。外形结构参见图1，型接绳开关无警示牌及相关机构。
四、工作原理
当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，双向拉绳开关产品特点坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装防护标准IP65在恶劣环境也可使用使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。，启动开关时，警示牌翻转呈垂直状态，故障排除后，按下警示牌，拉绳开关恢复工作状态。
五、安装调整
1、拉绳开关应安装在现场人行过道一侧，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，每25-30m安装一台；
2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；
3、拉绳开关之间用钢丝绳连接，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；
5、首尾各加一调整螺栓，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。
六、接线方法
本机配接1.5m长的三蕊橡胶护电缆，并配有线号，可安图2进行接线。
注：如用户需要安装支架、钢丝绳、托环、调整螺栓等配件时，请订货时加以说明。
