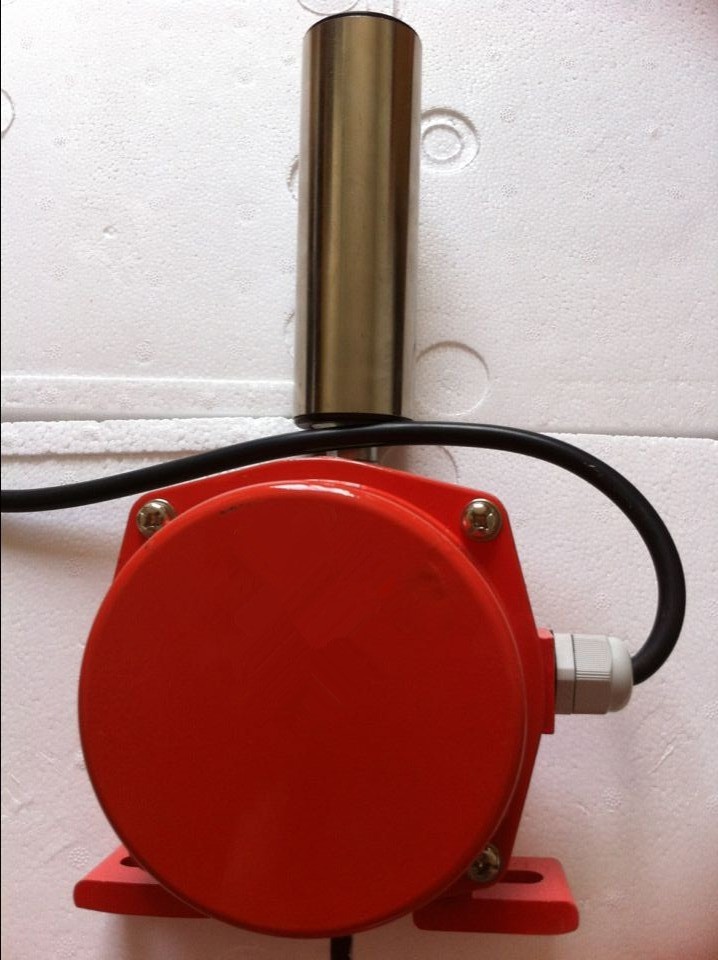

产品名称：HFKPT1-12-30供应卓信电气两级跑偏开关
产品型号：HFKPT1-12-30、HFKPT1-20-35
产品价格：1
发布时间：2014-11-17
已获点击：558
品牌/商标：MCTUERCK
详细说明
HFKPT1-12-30两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停机。
能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
HFKPT1-12-30两级跑偏开关概述：
跑偏开关：该装置用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛／取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机／输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。
HFKPT1-12-30两级跑偏开关技术参数：
1.环境温度-30℃~50℃
2.相对湿度不大于85%
3.海拨高度不超过2000m
4.使用寿命：开关动作10万次
HFKPT1-12-30两级跑偏开关结构特点：
1.本产品采用铝合金铸造壳体，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，强度高，重量轻。
2.外壳防护等级达到IP67，可在恶劣环境中长期工作。
3.本产品动作灵敏，稳定性高，性能可靠。
湖北图尔克电气生产的两级跑偏开关型号：
PXA-34KK-A、DPP-K2/J、HFKPTH2-30、HFKPT1-20-35、HFKPT1-10-45、HFKPT1-12-30、XTBP-20、KPT1A-20-35、 YXP-12-30、NST1-12-30、XTD-PK-12-30、YHP-20-30、YHP-20-35、DPK-20-35、 RPK-1、RPK-2、FM2035、XLPP-12-30、DDP-LJ2、NKPK1-12-30、KPT1-20-35、KPT1-10-45、PNS-II
HFKPT1-12-30两级跑偏开关工作原理：
运动中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号，如立辊倾大于二级动作角度时，侧输出一组开关信号。两组开关信号可分别用于警告或停机，胶带机恢复正常运行后，立辊自动复位。
HFKPT1-12-30两级跑偏开关安装调整：
将跑偏开关固定在支架上，然后安装在胶带机架上。
立辊轴线与胶带平面相垂直， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，立辊与胶带边缘距离为L=50-100MM
胶带位于立辊下端1/3处
每一百米胶带可安装跑偏开关3-6台。
，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。传真：0537-2228358
