产品介绍

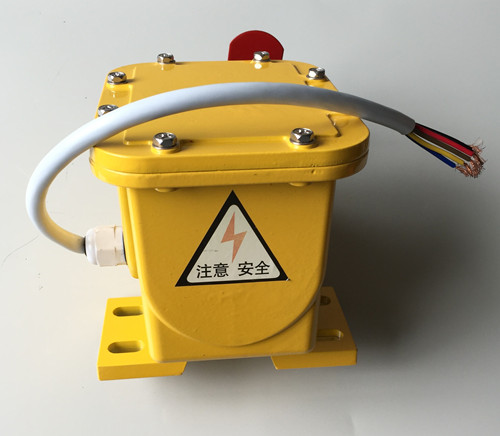

产品名称：矿用纵向撕裂开关ZLK-I

产品型号：ZLK-I

所属类别：撕裂开关 > 纵向撕裂开关



详细说明



矿用纵向撕裂开关ZLK-I

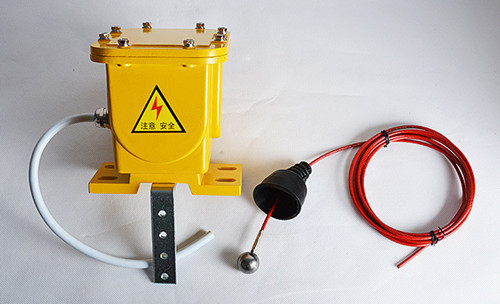

带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，给设备和生产及经济上带来严重损失。

ZL系列输送带纵向撕裂监测装置为胶囊式，当输送带发生撕裂事故时能可靠的发出报警信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。



二、主要技术指标：
型   号 ZL—A ZL—B
开关触点数量 2常开、2常闭
开关触点容量 AC 380V   3A
控制箱供电电压 AC 220V  50HZ
防护等级 感知器：IP65 ；控制箱：IP54
复位方式 手动按钮复位
使用环境 工作温度：－30～+40℃
相对湿度：            ≤90%（25℃时）
三、工作原理及性能 ：
ZL系列纵向撕裂监测装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，输送到控制箱指令系统，发出报警和停机信号。
A型纵向撕裂监测装置还可以安装在溜槽出料口与输送带之间，因物料堵塞而挤压安装在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，发出停机信号。控制线路具有自锁和延时功能，从而避免和减少撕裂事故的发生。
该装置具备以下特点：
（1）安装使用方便，监测灵敏度高。
（2）控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围为1～5s；
（3）检测元件感知器密封性较强，可在恶劣条件下使用；
（4）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂报警功能。



四、安装：
ZL系列纵向撕裂监测装置由控制箱和感知器组成，控制箱为户外型。一台控制箱可与4～6个感知器配套使用。
五、定货须知：
（1）定货注明产品名称、感知器型号、数量；一般供货为1控制箱、4感知器；
（2）本产品安装支架，可单独定货。定货时请注明输送机型号、带宽、托辊直径及槽角。
