产品名称：ZL-B-1200纵向撕裂保护装置

产品型号：ZL-B-1200

所属类别：撕裂开关 > 撕裂保护装置

详细说明

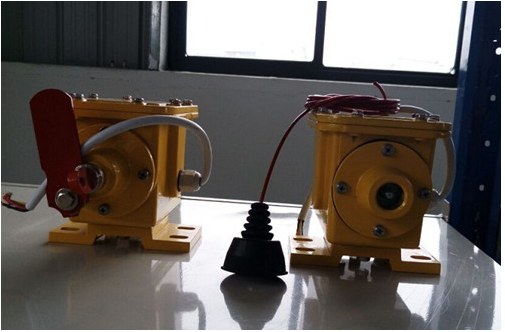

ZL-B-1200纵向撕裂保护装置概述

ZL-B-1200输送带纵向撕裂监测装置为胶囊式，当输送带发生撕裂事故时能可靠的发出报警信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。

主要用途及适用范围：ZL-B-1200带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，给设备和生产及经济上带来严重损失。

ZL-B-1200纵向撕裂保护装置主要技术指标
型号：ZL-B-1200
开关触点数量 2常开、2常闭
开关触点容量 AC 380V   3A
控制箱供电电压 AC 220V  50HZ
防护等级 感知器：IP67 ；
复位方式 手动按钮复位
使用环境 工作温度：－30～+40℃
相对湿度：≤90%（25℃时）
ZL-B-1200纵向撕裂保护装置工作原理及性能
ZL-B-1200纵向撕裂监测装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，发出报警和停机信号。
ZL-B-1200纵向撕裂监测装置还可以安装在溜槽出料口与输送带之间，因物料堵塞而挤压安装在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有自锁和延时功能，从而避免和减少撕裂事故的发生。
该装置具备以下特点
（1）安装使用方便，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，监测灵敏度高。
（2）控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围为1～5s；
（3）检测元件感知器密封性较强，可在恶劣条件下使用；

纵向撕裂开关型号

ZL-A-II、JHSL-A

JHSL-B、YHZL-A

GHSL-A、HQSL-A

XLZL-Y、KBZL-220

THZL-B-II、THZL-B-I

HFZL-L、THZL-A-II
